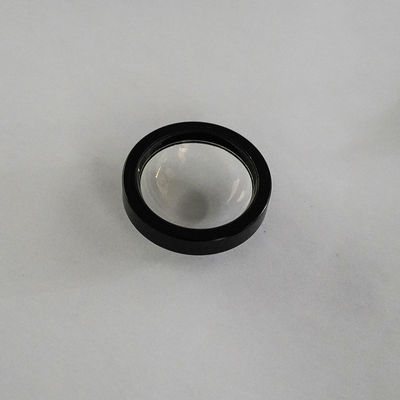

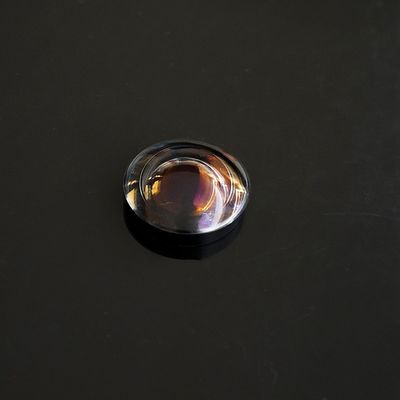

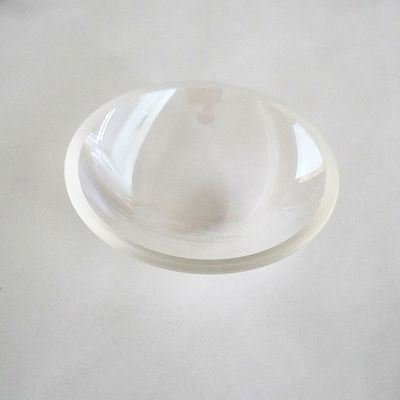

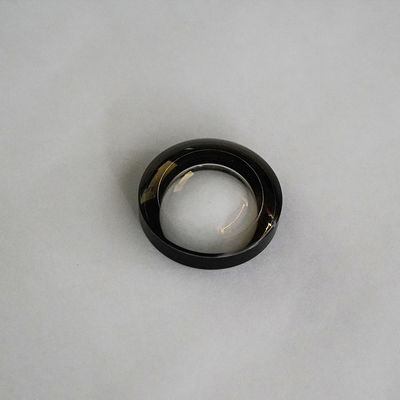

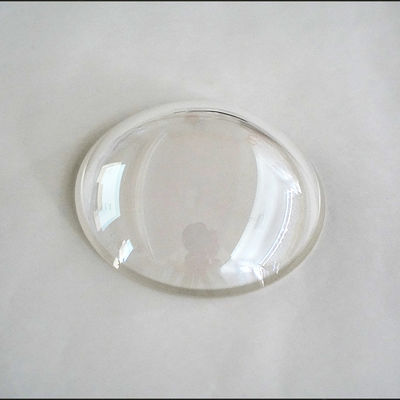

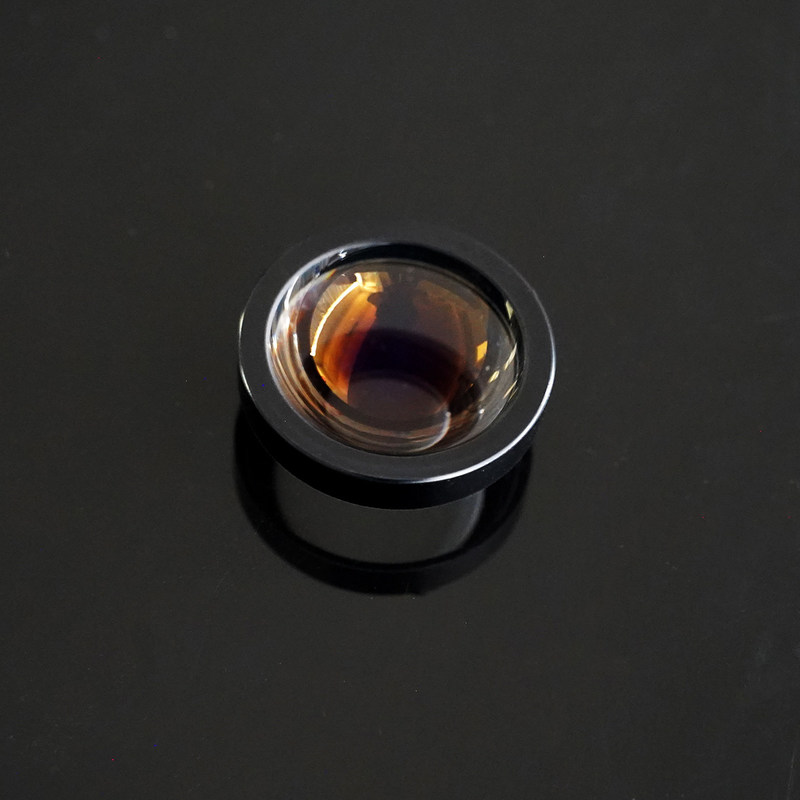

BK7 Optical Glass Lens
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000rb/per bulan
Detail Produk
Menyoroti:
0.001mm 60/40 BK7 Optical Glass Lens
,bk7 60/40 0.001mm Optical Glass Lens
,0.001mm BK7 60/40 Meniscus Lens
Customized Support:
OEM, ODM
Usage:
Optik
Shape:
Bentuk bola
Material:
kaca optik
Focal Length:
KEBIASAAN
Coating:
Berdasarkan permintaan
Diameter:
25mm
Diameter Tolerance:
+/- 0,005mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
5/10~60/40
Centerthickness:
5 mm
Width Tolerance:
+/- 0,01mm
Style:
antik
Operatingtemperature:
-20 sampai 70 °C
Refractiveindex:
1.52
Focal Length:
150mm
Deskripsi Produk
Lensa Kaca Optik BK7
Keahlian: Rekayasa Material Serbaguna
Lensa optik kami direkayasa untuk kinerja di seluruh spektrum elektromagnetik. Kami menyediakan pemilihan material ahli yang disesuaikan dengan kebutuhan gelombang Anda, memastikan transmisi optimal dan stabilitas termal.
- Visible & NIR: BK7 (K9) kelas tinggi dan Kaca Optik untuk pencitraan yang hemat biaya dan jernih.
- UV & Daya Tinggi: Kuarsa Premium (Silika Fusi) dan CaF₂ untuk transparansi UV superior dan ketahanan terhadap kerusakan laser.
- Inframerah (IR): Germanium (Ge), Silikon (Si), dan Seng Selenida (ZnSe) yang digerinda presisi untuk pencitraan termal dan aplikasi laser CO₂.
- Ketahanan Ekstrem: Substrat Safir untuk lingkungan yang keras yang membutuhkan ketahanan gores dan konduktivitas termal tinggi.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Material | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF₂ dll |
| Diameter | 1,5~300mm |
| Radius | R0,8mm-∞ |
| Panjang fokus | -30000mm~+30000mm |
| Toleransi ketebalan tengah | ±0,01mm |
| Toleransi diameter | ±0,005mm |
| Toleransi panjang fokus | ±1% |
| Akurasi permukaan | N=1~3 |
| Ketidakberaturan | ΔN=0,1~0,5 |
| Decenter | 3"~1" |
| Kualitas permukaan | 10/5~60/40 |
| Pelapisan | Sesuai permintaan |
| Area aplikasi | Pencitraan, Pencahayaan, Laser dll |
Pengalaman: Solusi Aplikasi Multi-Industri
Lensa kami bukan hanya komponen; mereka adalah solusi untuk industri global. Kami memahami persyaratan bernuansa dari:
- Sistem Pencitraan: Lensa resolusi tinggi dengan ΔN = 0,1 ketidakberaturan untuk endoskopi medis dan visi mesin.
- Teknologi Laser: Pelapisan dan substrat khusus (ZnSe/Kuarsa) yang mampu menahan kepadatan daya puncak tinggi.
- Pencahayaan Presisi: Radius khusus (R0,8mm hingga ∞) yang dirancang untuk mengoptimalkan ekstraksi cahaya dan pembentukan berkas.
Kepercayaan: Jaminan Kualitas & Pelapisan
Layanan Pelapisan Kustom (Sesuai Permintaan): Setiap lensa dapat dioptimalkan dengan pelapisan film tipis yang disesuaikan, termasuk BBAR (Anti-Refleksi Broadband), Lapisan-V untuk garis laser tertentu, dan Karbon Seperti Berlian (DLC) untuk jendela IR yang diperkuat.
Metrologi Ketat:
- Pengujian Interferometrik: Kami memverifikasi ketidakberaturan permukaan (ΔN) menggunakan interferometer Zygo canggih.
- Ketertelusuran Penuh: Setiap batch disertai dengan laporan inspeksi komprehensif yang merinci akurasi dimensi dan kinerja spektral.
- Kepatuhan Global: Semua material mematuhi RoHS dan REACH, memenuhi standar lingkungan dan keselamatan internasional.
Pertanyaan yang Sering Diajukan
Q1: Bagaimana Anda mencapai toleransi diameter ±0,005mm untuk lensa kecil?
Mencapai presisi tingkat mikron membutuhkan kombinasi mesin penggilingan CNC stabilitas tinggi dan suhu sekitar yang dikontrol ketat di fasilitas kami. Untuk lensa antara 1,5mm dan 10mm, kami menggunakan peralatan pemusatan mikro-optik khusus untuk memastikan akurasi dimensi dan decenter minimal (hingga 1").
Q2: Apa signifikansi dari "Ketidakberaturan ΔN = 0,1~0,5"?
Sementara Akurasi Permukaan (N) mengacu pada deviasi daya keseluruhan, Ketidakberaturan (ΔN) mengukur variasi lokal atau "kehalusan" permukaan lensa. ΔN 0,1 menunjukkan permukaan bola yang hampir sempurna, yang penting untuk pencitraan batas difraksi dan sistem laser daya tinggi untuk mencegah distorsi berkas dan titik panas.
Q3: Untuk material IR seperti Germanium (Ge) dan ZnSe, bagaimana Anda mengelola kualitas permukaan?
Kristal IR umumnya lebih lunak dan lebih rapuh daripada kaca BK7. Kami menggunakan pemesinan berlian khusus (SPDT) dan bubur pemoles kustom untuk mencapai kualitas permukaan 20-10 Goresan-Goresan. Ini mencegah kerusakan di bawah permukaan dan memastikan efisiensi transmisi tinggi dalam rentang 8μm hingga 12μm.
Q4: Bisakah Anda memproduksi lensa dengan radius yang sangat pendek (R0,8mm)?
Ya. Lini produksi kami dioptimalkan untuk optik kelengkungan tinggi. Memproduksi radius 0,8mm membutuhkan alat berlian yang dibuat khusus dan pemantauan interferometrik yang tepat untuk memastikan panjang fokus tetap dalam toleransi ±1% yang ditentukan.
Q5: Kapan saya harus menentukan CaF₂ (Kalsium Fluorida) alih-alih Kuarsa?
Meskipun Kuarsa sangat baik untuk UV, CaF₂ lebih disukai ketika aplikasi Anda mencakup dari UV Vakum (180nm) hingga inframerah tengah (7μm). Selain itu, CaF₂ memiliki indeks bias rendah dan aberasi kromatik rendah, menjadikannya ideal untuk desain lensa apochromatic kelas atas.
Q6: Bagaimana Anda memastikan daya tahan pelapisan pada substrat Safir?
Safir sangat keras (9 pada skala Mohs). Untuk memastikan adhesi pelapisan, kami menggunakan teknologi Deposisi Berbantuan Ion (IAD). Proses ini meningkatkan kepadatan kemasan film tipis, membuat pelapisan sekokoh substrat itu sendiri, mampu melewati uji abrasi dan kelembaban yang parah.
Q7: Apakah Anda memberikan sertifikasi untuk panjang fokus dan akurasi permukaan?
Ya. Setiap pesanan presisi tinggi dapat dilengkapi dengan Laporan Metrologi. Kami menggunakan interferometer Zygo NewView untuk topografi permukaan dan pengukur panjang fokus otomatis untuk memverifikasi bahwa setiap parameter—mulai dari nilai N hingga ketebalan tengah—memenuhi cetak biru Anda yang tepat.
