0.005mm Double Convex Lens
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000rb/per bulan
Detail Produk
Menyoroti:
10/5 double convex lens
,10/5 0.005mm double convex lens
,10/5 60/40 double concave lens
Application Area:
Senter sorotan proyektor
Customized Support:
OEM, ODM
Usage:
Optik
Structure:
lensa meniskus
Shape:
Bentuk bola
Material:
kaca optik
Focal Length:
KEBIASAAN
Coating:
Berdasarkan permintaan
Diameter:
25mm
Diameter Tolerance:
+/- 0,005mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
5/10~60/40
Application Area:
Pencitraan, Pencahayaan, Laser, dll
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/- 0,01mm
Style:
antik
Operatingtemperature:
-20 sampai 70 °C
Filter Ring Color:
Hitam, Perak, Emas
Coating Choice:
hijau
Refractiveindex:
1.52
Focal Length:
150mm
Deskripsi Produk

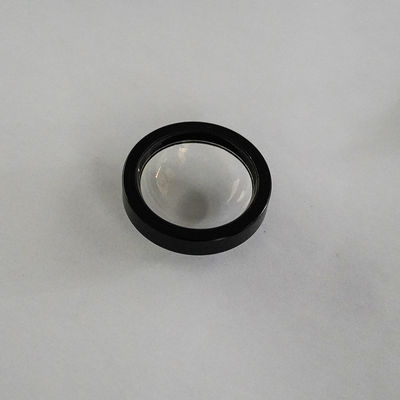

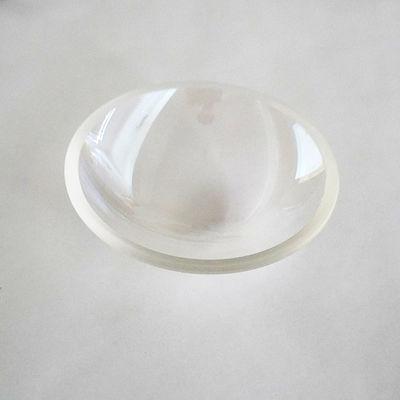

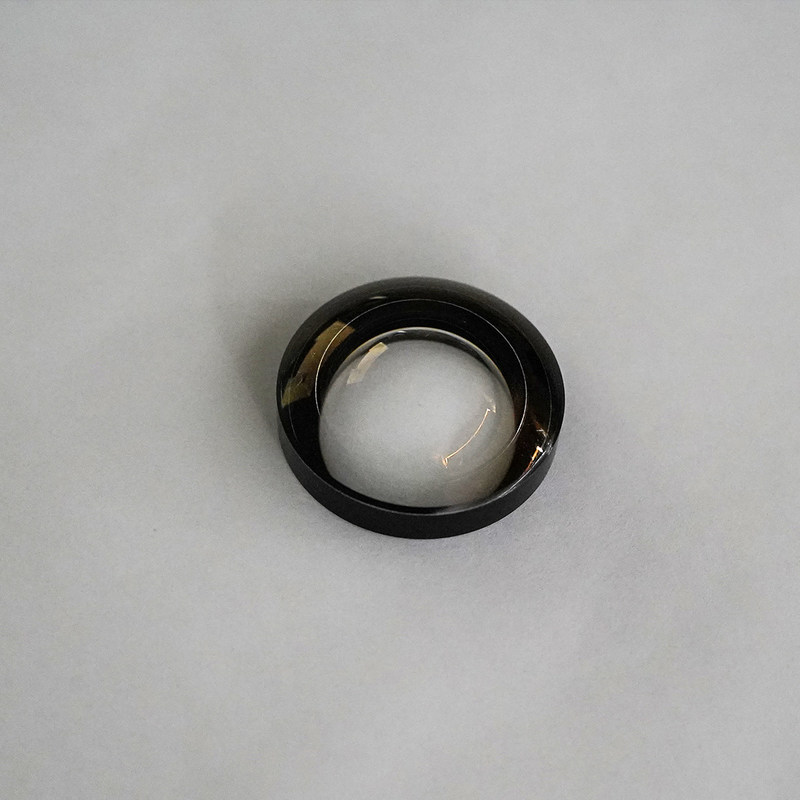

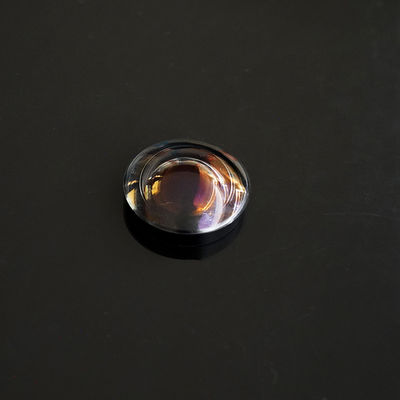

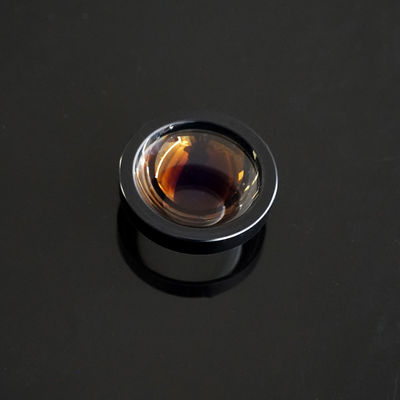

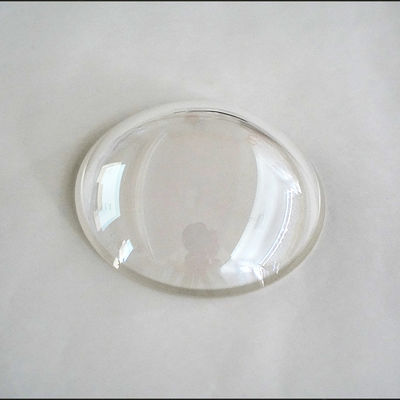

Lensa Cembung Ganda 0,005mm
Lensa cembung ganda yang direkayasa secara presisi dengan toleransi yang sangat ketat untuk aplikasi optik yang menuntut dalam sistem pencitraan, pencahayaan, dan laser.
Spesifikasi
| Bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
|---|---|
| Diameter | 1,5~300mm |
| Radius | R0,8mm-∞ |
| Panjang fokus | -30000mm~+30000mm |
| Toleransi ketebalan tengah | +/-0,01mm |
| Toleransi diameter | +/-0,005mm |
| Toleransi panjang fokus | +/-1% |
| Akurasi permukaan | N=1~3 |
| Ketidakberaturan | ΔN=0,1~0,5 |
| Desenter | 3''~1'' |
| Kualitas permukaan | 10/5~60/40 |
| Pelapisan | Sesuai permintaan |
| Area aplikasi | Pencitraan, Pencahayaan, Laser dll |
Keahlian: Menguasai Skala Mikron
Inti dari desain optik berkinerja tinggi adalah tuntutan akan konsistensi fisik. Sementara standar industri sering kali menetap pada ±0,1mm, fasilitas kami berspesialisasi dalam pemesinan presisi ultra, mencapai toleransi diameter ±0,005mm.
- Mengapa 5 Mikron Penting: Dalam rakitan lensa multi-elemen atau rumah mikro-optik, penyimpangan sekecil 20μm dapat menyebabkan kemiringan mekanis atau desenter, yang menyebabkan koma dan astigmatisme yang parah. Kontrol sub-mikron kami memastikan "pas yang sempurna" untuk endoskop medis kelas atas dan penggandengan serat laser.
- Optimasi Simetris: Lensa Cembung Ganda kami dipoles hingga ketidakberaturan ΔN = 0,1~0,5, memastikan muka gelombang tetap tidak terdistorsi di seluruh apertur yang jelas.
Pengalaman: Dioptimalkan untuk Pencitraan 1:1 & Lebih
Tim teknik kami memanfaatkan pengalaman puluhan tahun dalam menerapkan lensa DCX pada tantangan dunia nyata. Kami memahami bahwa lensa Cembung Ganda berkinerja pada puncak teoretisnya selama pencitraan 1:1 (sistem konjugat terbatas).
- Wawasan Aplikasi: Untuk insinyur yang merancang sistem relai atau pengaturan pembesaran gambar, lensa DCX kami menyediakan distribusi daya simetris yang diperlukan untuk meminimalkan aberasi bola dan distorsi.
- Fleksibilitas Material: Baik Anda memerlukan N-BK7 untuk cahaya tampak, Silika Fused UV untuk inspeksi semikonduktor, atau ZnSe untuk penginderaan termal IR, proses manufaktur kami mempertahankan presisi ±0,005mm yang sama di semua substrat.
Kepercayaan: Akurasi Terverifikasi (Metrologi & Kepatuhan)
Kepercayaan dibangun melalui transparansi. Kami tidak hanya mengklaim presisi; kami mendokumentasikannya.
- Validasi Interferometrik: Setiap batch presisi tinggi diperiksa menggunakan interferometer Zygo, memastikan bahwa daya permukaan (N) dan ketidakberaturan (ΔN) memenuhi cetak biru optik Anda yang tepat.
- Keunggulan Sentrasi: Dengan toleransi desenter yang diperketat hingga 1' menit busur, kami menghilangkan masalah penyimpangan sinar yang mengganggu optik yang diproduksi massal berkualitas rendah.
- Ketertelusuran Penuh: Kami menyediakan Laporan Inspeksi komprehensif (mencakup Diameter, CT, dan Panjang Fokus) dan Kurva Pelapisan dengan setiap pengiriman, memastikan proses QC Anda lancar.
Pertanyaan yang Sering Diajukan
Mengapa toleransi diameter ±0,005mm sangat penting untuk sistem multi-elemen?
Dalam rakitan optik yang kompleks, seperti objektif pencitraan resolusi tinggi, bahkan kemiringan mekanis atau desentrasi yang sedikit dapat menyebabkan koma dan astigmatisme yang signifikan. Toleransi ±0,005mm memastikan presisi "press-fit" di dalam laras lensa, menghilangkan kebutuhan akan penyelarasan manual (shim) dan memastikan bahwa sumbu optik lensa DCX tetap terpusat dengan sempurna.
Bagaimana Anda menjaga konsistensi panjang fokus dalam ±1%?
Panjang fokus adalah fungsi dari radius permukaan dan ketebalan tengah (CT). Dengan mengontrol Ketebalan Tengah hingga ±0,01mm dan memanfaatkan pemolesan CNC presisi tinggi untuk menjaga konsistensi radius, kami memastikan bahwa panjang fokus efektif (EFL) tetap stabil. Ini sangat penting untuk sensor industri di mana pembesaran yang konsisten diperlukan di ribuan unit.
Apa tantangan memoles lensa Cembung Ganda dengan radius kecil (R0,8mm)?
Radius kecil menciptakan kemiringan permukaan yang curam, yang sulit dipoles secara merata. Kami menggunakan Pemolesan Sub-apertur dan abrasif berlian yang dibuat khusus untuk memastikan bahwa akurasi permukaan (N=1~3) dan ketidakberaturan (ΔN=0,1~0,5) dipertahankan hingga apertur yang jelas, mencegah "gulungan tepi" yang dapat menurunkan kualitas gambar periferal.
Bagaimana Anda memverifikasi ketidakberaturan permukaan (ΔN) pada lensa DCX simetris?
Kami menggunakan Interferometer Laser He-Ne (seperti Zygo) untuk menangkap peta pergeseran fasa dari kedua permukaan cembung. Untuk lensa DCX, setiap sisi diuji secara individual terhadap bola referensi. Nilai ΔN 0,1 menunjukkan bahwa deviasi lokal dari bentuk bola ideal kurang dari 1/10 fringe, menjamin muka gelombang yang hampir sempurna.
Bisakah Anda menyediakan "Goresan-Goresan 10/5" untuk aplikasi laser berdaya tinggi?
Ya. Untuk lensa DCX kelas laser, kami menawarkan Kualitas Permukaan 10/5. Tingkat pemolesan ekstrem ini menghilangkan cacat mikro yang jika tidak dapat bertindak sebagai pusat penyerapan, berpotensi menyebabkan kerusakan akibat laser (LIDT). Ini penting untuk memfokuskan pulsa berdaya puncak tinggi dalam pemotongan laser industri dan bedah medis.
Substrat mana yang harus saya pilih untuk lensa DCX di lingkungan bersuhu tinggi?
Jika sistem mengalami guncangan termal, Safir atau Silika Fused adalah pilihan yang disukai. Safir menawarkan konduktivitas termal tinggi dan kekerasan Mohs 9, sedangkan Silika Fused memberikan koefisien ekspansi termal (CTE) yang mendekati nol. Untuk pencitraan tampak standar, BK7 (K9) tetap menjadi solusi paling hemat biaya karena homogenitas dan ketahanan kimianya yang sangat baik.
Apakah Anda menawarkan pelapisan Anti-Refleksi (AR) khusus untuk lensa presisi tinggi ini?
Tentu saja. Kami menyediakan deposisi film tipis khusus berdasarkan panjang gelombang target Anda. Pilihan termasuk V-Coat untuk garis laser tunggal (R < 0,1%) dan Broadband AR (BBAR) untuk pencitraan spektrum lebar. Setiap pengiriman mencakup kurva spektrofotometer untuk memverifikasi kinerja pelapisan.
