Round Convex Meniscus Lens
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000rb/per bulan
Detail Produk
Menyoroti:
60/40 round convex meniscus lens
,BK7 convex meniscus lens
,60/40 convex spherical lens
Customized Support:
OEM, ODM
Usage:
optik
Structure:
lensa meniskus
Shape:
Bulat
Material:
kaca optik
Focal Length:
kebiasaan
Coating:
Berdasarkan permintaan
Diameter:
25mm
Diameter Tolerance:
+/- 0,005mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
5/10~60/40
Application Area:
Pencitraan, Pencahayaan, Laser, dll
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/- 0,01mm
Style:
antik
Application Area:
Pencahayaan, Laser, dll
Operatingtemperature:
-20 sampai 70 °C
Filter Ring Color:
Hitam, Perak, Emas
Coating Choice:
Hijau
Refractiveindex:
1.52
Focal Length:
150mm
Deskripsi Produk
Lensa Meniscus Bulat Konveksi
Ringkasan Produk
KitaLensa Meniskus Bulatdirancang untuk perakitan optik berkinerja tinggi, dirancang untuk secara signifikan mengurangi aberasi bola dalam sistem multi-elemen. Dengan memanfaatkan kelengkungan yang lebih curam di satu sisi,lensa ini memberikan kontrol wavefront yang superior, membuat mereka sangat diperlukan untuk pencitraan presisi dan tugas fokus laser.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Bahan-bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
| Diameter | 1.5 ~ 300mm |
| Radius | R0.8mm-∞ |
| Panjang fokus | -30000mm~+30000mm |
| Toleransi ketebalan pusat | +/- 0,01 mm |
| Toleransi diameter | +/- 0,005 mm |
| Toleransi panjang fokus | +/-1% |
| Keakuratan permukaan | N=1~3 |
| Ketidakaturan | ΔN = 0,1 ~ 0.5 |
| Decenter | 3'~1' |
| Kualitas permukaan | 10/5~60/40 |
| Lapisan | Atas permintaan |
| Daerah aplikasi | Pencitraan, Pencahayaan, Laser dll |
Keunggulan Teknik
Tim insinyur kami memilih substrat premium sepertiSilikon cair atau N-BK7, memastikan stabilitas termal yang luar biasa dan kecepatan transmisi.lensa kami menawarkan keandalan teknis yang diperlukan untuk aplikasi misi-kritis.
Penjaminan Mutu
Diproduksi di fasilitas bersertifikat ISO kami, setiap Lensa Meniscus Konveksi Bulat menjalani pengujian interferometrik yang ketat untuk memenuhi standar MIL-PRF-13830B yang ketat,pilihan tepercaya untuk integrator optik Tier-1.
Setiap pengiriman termasuk laporan QC komprehensif yang mencakup toleransi dimensi dan permukaan datar.Kami menggunakan Kelas 100 kemasan cleanroom untuk memastikan optik Anda tiba bebas kontaminasi dan siap untuk integrasi sistem segera.

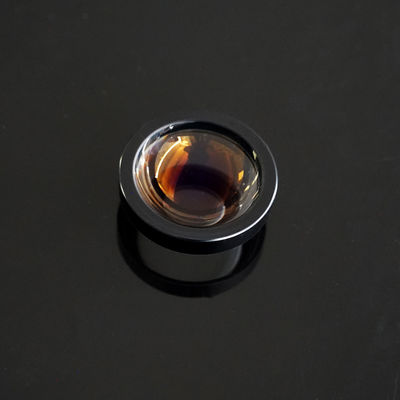

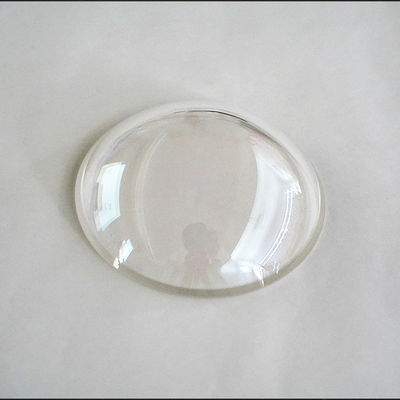

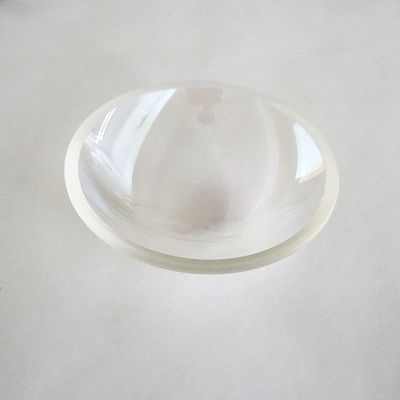

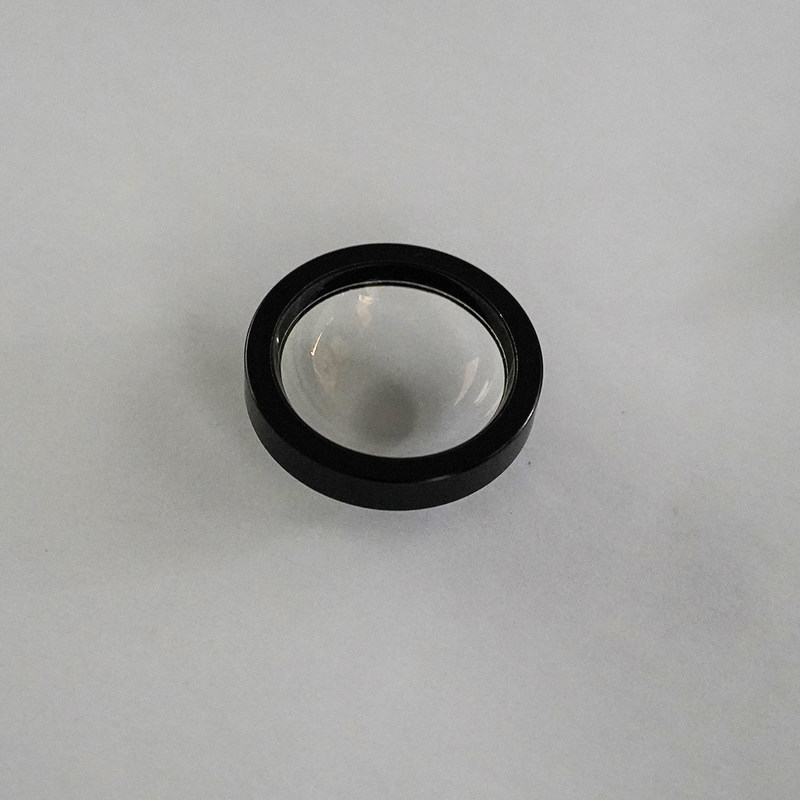

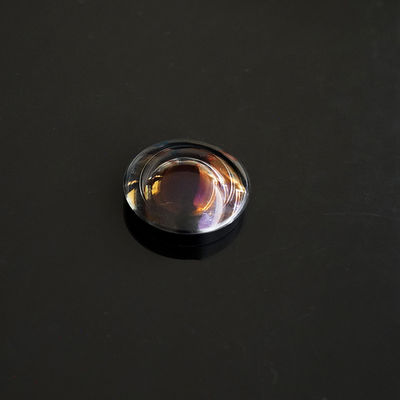

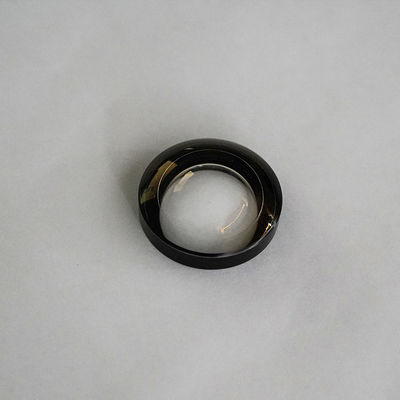

Gambar Produk
Pertanyaan yang Sering Diajukan
T1: Mengapa memilih lensa Meniscus Konveksi daripada lensa Plano-Konveksi standar?
Keuntungan utama terletak padakontrol penyimpanganKetika digunakan dalam kombinasi dengan lensa lain, lensa meniskus cembung dapat secara signifikan mengurangi aberasi bola dan meningkatkan ketajaman gambar.Hal ini memungkinkan untuk distribusi yang lebih menguntungkan dari kekuatan refraksi, yang sangat penting dalam sistem pencitraan resolusi tinggi dan kemudi sinar laser.
T2: Apa standar kualitas permukaan khas untuk lensa meniskus kelas optik Anda?
Produksi standar kami mengikutiMIL-PRF-13830Bprotokol, biasanya menawarkan40-20 atau 20-10 Scratch-DigUntuk aplikasi laser bertenaga tinggi, kami menyediakan polishing presisi yang memastikan keropos permukaan Ra < 0,5 nm, meminimalkan penyebaran cahaya dan memaksimalkan ambang kerusakan.
T3: Bagaimana saya menentukan orientasi yang benar (sisi mana yang harus menghadap sumber)?
Untuk sebagian besar aplikasi yang bertujuan untuk meminimalkan aberasi, permukaan dengankurva yang lebih curam(sisi cembung) harus menghadap objek yang lebih jauh atau sumber cahaya yang kolimasi. Konfigurasi ini memastikan bahwa sinar cahaya dibengkokkan secara lebih bertahap di kedua permukaan,menyebabkan ukuran titik fokus yang lebih kecil.
T4: Bisakah lensa ini disesuaikan dengan lapisan Anti-Reflection (AR) tertentu?
Ya, kami menawarkan berbagai lapisan film tipis yang disesuaikan dengan panjang gelombang aplikasi Anda.
- VIS (400-700nm):Ravg < 0,5%
- NIR (700-1100nm):Dioptimalkan untuk laser Nd: YAG atau Diode
- AR broadband (BBAR):Untuk pencitraan multi-spektrum
T5: Substrat apa yang tersedia untuk aplikasi inframerah (IR)?
Di luar standarN-BK7danSilikon cair, kami memproduksi lensa meniskus menggunakan bahan IR-dioptimalkan sepertiGermanium (Ge),Silikon (Si), danZinc Selenide (ZnSe)Ini sangat ideal untuk pencitraan termal dan sistem laser CO2 di mana transmisi tinggi dalam gelombang panjang spektrum inframerah diperlukan.
T: Apa produk utama Anda atau bidang mana yang digunakan produk Anda?
Kami mengkhususkan diri dalam desain optik, pengolahan elemen optik, perakitan lensa seperti lensa bola, lensa asferik, lensa silinder, cermin reflektor, filter, rod lensa, lensa kamera dll.Produk kami banyak digunakan dalam pencitraan, laser, aplikasi pencahayaan.
T: Apa keuntunganmu?
- Kami memiliki sekitar sepuluh ribu modul optik dan perlengkapan dalam stok, dan mempekerjakan beberapa teknisi yang luar biasa dan manajer,memungkinkan kami untuk memberikan kualitas yang sangat baik dengan waktu pengiriman singkat sambil menghemat biaya pengembangan untuk pelanggan
- Kami dapat membantu pelanggan mengoptimalkan sistem optik dan memberikan solusi optik gratis atau saran
T: Apa MOQ Anda?
10 buah
T: Berapa waktu pengiriman Anda?
1 hari untuk persediaan dan 25-35 hari untuk proyek baru
T: Apa jenis pengiriman Anda?
Biasanya dengan FedEx, DHL, TNT, EMS dll atau pelanggan yang ditunjuk
T: Apa syarat pembayaran Anda?
T/T, L/C, VISA, PayPal, Alipay atau negosiasi
T: Berapa jangka waktu jaminan kualitas Anda?
Tiga tahun
