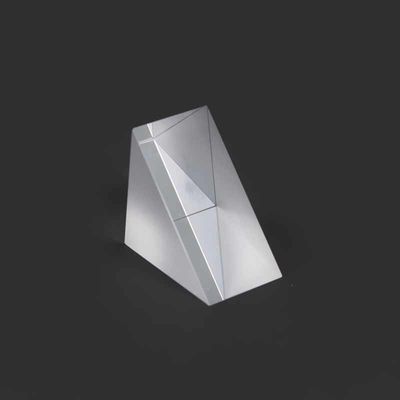

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
Spesifikasi Produk
Tempat Asal:
Shanghai, China
Nama merek:
advance
Nomor Model:
005
Jumlah Pesanan Minimum:
10 Pieces
Harga:
$100.00/Pieces 10-99 Pieces
Kemampuan Pasokan:
10000000 Piece/Pieces per Month
Detail Produk
Material:
BK7 （Dapat disesuaikan）
Customized Support:
OEM, ODM
Length:
3-100mm （Dapat disesuaikan）
Dimension Tolerance:
+/- 0,01mm
Width:
3-100mm （Dapat disesuaikan）
Angle Tolerance:
3"~2'
Height:
3-100mm （Dapat disesuaikan）
Flatness:
T=1~3
Length Tolerance:
+/- 0,01mm
Width Tolerance:
+/- 0,01mm
Surface Quality:
10/5~60/40 （Dapat disesuaikan）
Application Area:
Periskop
Deskripsi Produk
Custom 3-100 mm Optical BK7 Glass Right Angle Prism Untuk Periscope
FungsionalitasCustom 3-100 mm Optical BK7 Kacaprisma meluas di luar lenturan cahaya sederhana.Prisma Sudut Tepat untuk Periskop, hipotenusa berfungsi sebagai reflektor efisiensi tinggi yang dapat baik dilapisi untuk TIR atau diobati dengan aluminium atau perak yang dilindungi untuk meningkatkan kinerja pada sudut tertentu.Custom 3-100 mm OptikDengan menggunakan prisma ini, para desainer dapat mengimplementasikan prisma ini dalam segala hal mulai dari sensor optik mikro 3 mm hingga periskop laut 100 mm.BK7 Kaca, membuatPrisma Sudut Tepat untuk PeriskopDengan memprioritaskan presisi geometri,Custom 3-100 mm Optiksolusi memastikan bahwa sinar keluar sejajar dengan sinar masuk, menghilangkan kesalahan paritas dalam kereta optik yang kompleks.
Spesifikasi Produk
| Bahan-bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
|---|---|
| Panjang | 3 ~ 100mm |
| Lebar | 3 ~ 100mm |
| Ketinggian | 3 ~ 100mm |
| Toleransi panjang | +/- 0,01 mm |
| Toleransi lebar | +/- 0,01 mm |
| Toleransi tinggi | +/- 0,01 mm |
| Toleransi sudut | 3 sampai 2 |
| Ketidakaturan | ΔN = 0,1 ~ 0.5 |
| Keakuratan permukaan | N=1~3 |
| Kualitas permukaan | 10/5~60/40 |
| Lapisan | Atas permintaan |
| Daerah aplikasi | Pencitraan, Pencahayaan, Laser dll |
Spesifikasi Teknis: Benchmarks dari BK7 Periscope Prism
Tabel berikut menyoroti standar tingkat profesional yang diterapkan padaCustom 3-100 mm Optical BK7 Kacaproduksi, secara khusus dioptimalkan untukPrisma Sudut Tepat untuk Periskop.
| Fitur | Spesifikasi untuk Custom 3-100 mm Optical | Keuntungan Operasional |
|---|---|---|
| Substrat material | Kaca kelas optik BK7 (N-BK7) | Kejelasan tinggi untuk Prisma Sudut Kanan |
| Jangkauan Ukuran | Dimensi optik 3-100 mm | Skalable untuk setiap desain Periscope |
| Toleransi sudut | < 3 menit busur hingga < 30 detik busur | Perataan yang tepat untuk Prisma Sudut Kanan |
| Kualitas Permukaan | 40-20 sampai 20-10 Scratch-Dig | Penyebaran rendah dalam Custom 3-100 mm Optical |
| Permukaan datar | λ/4 sampai λ/10 @ 633nm | Pencitraan yang akurat untuk Prisma Sudut Kanan Untuk Periscope |
| Pilihan Lapisan | AR, Al, Ag, atau TIR Tanpa Lapisan | Optimalisasi throughput untuk optik kaca BK7 |
| Indeks Refraksi | 1.5168 @ 587.6nm | Jalur cahaya yang stabil dalam Custom 3-100 mm Optical |
| Aperture yang jelas | > 90% dari permukaan wajah | Bidang pandang maksimum untuk Prisma Sudut Tepat |
Fitur dan Manfaat Utama
PeraturanCustom 3-100 mm Optical BK7 KacaDi bawah ini adalah manfaat fungsional dan implementasi yang beragam dariPrisma Sudut Tepat untuk Periskop:
- Total Efisiensi Refleksi Internal:PeraturanBK7 KacamemungkinkanPrisma Sudut Tepat untuk Periskopuntuk memantulkan cahaya dengan efisiensi hampir 100% tanpa perlu lapisan logam dalam banyak konfigurasi.
- Kustomisasi Ukuran Ekstensif:KitaCustom 3-100 mm Optikkemampuan memastikan bahwa apakah aplikasi adalah mikro drone atau kapal selam,Prisma sudut kanancocok dengan sempurna.
- Stabilitas Lingkungan yang Luar Biasa: BK7 Kacatahan terhadap noda kimia dan degradasi lingkungan, memastikanPrisma Sudut Tepat untuk Periskopmempertahankan kinerjanya selama bertahun-tahun penggunaan lapangan.
Galeri Produk
FAQ Produk Ahli: Menguasai Prisma Sudut Kanan Untuk Periscope
Bagian ini memberikan wawasan teknis otoritatif dalam pemilihanCustom 3-100 mm Optical BK7 Kaca.
Q1: Mengapa BK7 Glass adalah pilihan yang disukai untuk Prisma Sudut Kanan Untuk Periskop?
Jawabannya: BK7 Kacamenawarkan keseimbangan yang sangat baik antara transmisi tinggi dalam spektrum yang terlihat dan daya tahan fisik.Prisma Sudut Tepat untuk Periskop, bahan ini memastikan bahwa gambar tetap terang dan jelas, yang sangat penting untukCustom 3-100 mm Optiksistem yang digunakan dalam pengawasan.
T2: Bagaimana rentang ukuran Custom 3-100 mm Optical mempengaruhi kualitas gambar?
Jawabannya:Sementara ukuran berubah, standar kualitas kami tidak.Prisma Sudut Tepat untuk Periskopmembutuhkan pendinginan yang lebih ketat selamaBK7 Kacaproduksi untuk mencegah stres internal, memastikanCustom 3-100 mm Optikseri tetap bebas abrasi di semua skala.
T3: Dapatkah Prisma Sudut Kanan Untuk Periskop digunakan dalam periskop laser bertenaga tinggi?
Jawabannya:Ya, asalkanCustom 3-100 mm Optikpermukaan dipoles ke ambang kerusakan laser tinggi (LDT).BK7 Kacadengan lapisan khusus untuk memastikanPrisma sudut kananBerurusan dengan panjang gelombang laser tertentu dengan aman.
Q4: Apa manfaat dari layanan "Custom 3-100 mm Optical" untuk perusahaan teknik?
Jawabannya:Ini menghilangkan kebutuhan untuk merancang sekitar "off-the-shelf" bagian.Custom 3-100 mm Optiksolusi, Anda dapat menentukan jejak dan ketinggian yang tepat dariPrisma Sudut Tepat untuk Periskop, memaksimalkan efisiensi ruang diBK7 Kacakereta optik.
Q5: Bagaimana Anda memverifikasi akurasi sudut dari Prisma Sudut Kanan?
Jawabannya:SetiapCustom 3-100 mm Optical BK7 KacaUnit diuji dengan menggunakan goniometer presisi tinggi.Prisma Sudut Tepat untuk Periskop, kita memastikan sudut 90 derajat dan 45 derajat berada dalam detik busur untuk mencegah miring gambar atau perpindahan.
