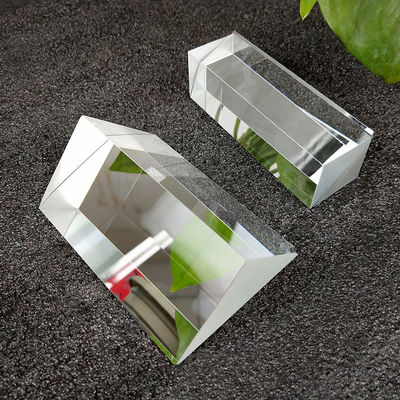

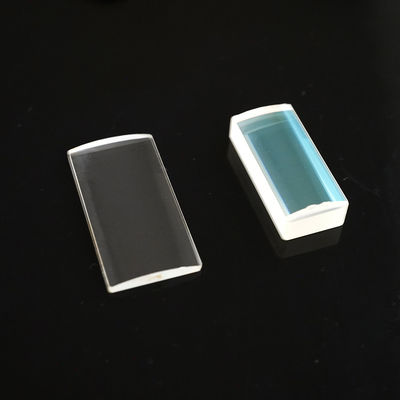

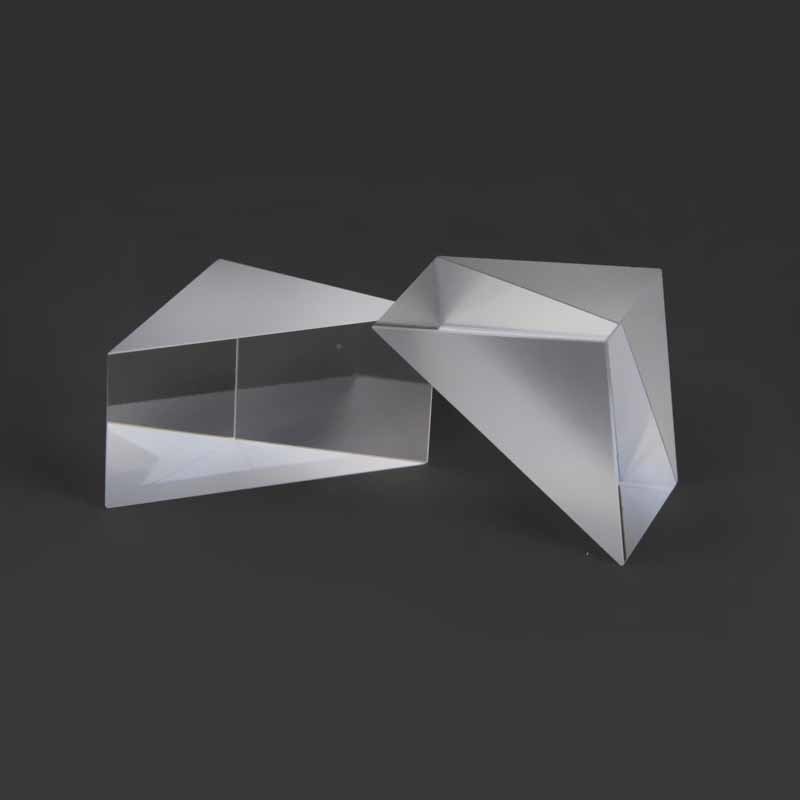

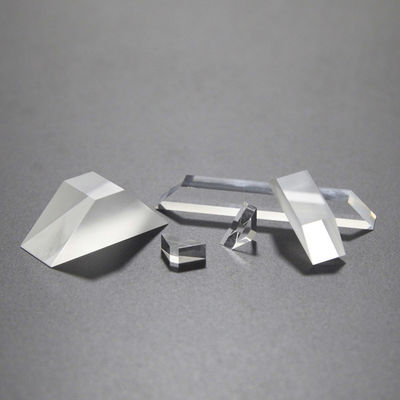

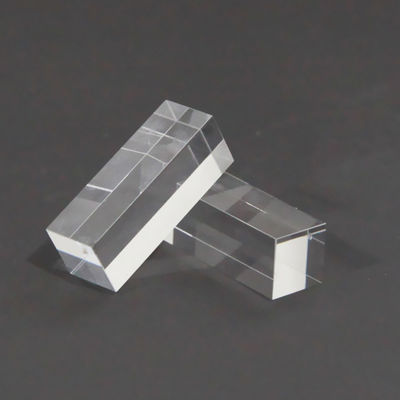

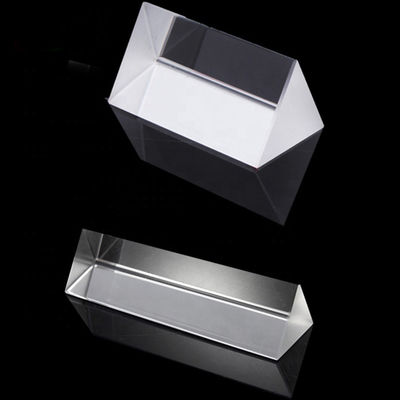

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
Spesifikasi Produk
Tempat Asal:
Shanghai, China
Nama merek:
advance
Nomor Model:
005
Jumlah Pesanan Minimum:
10 Pieces
Harga:
$100.00/Pieces 10-99 Pieces
Kemampuan Pasokan:
10000000 Piece/Pieces per Month
Detail Produk
Customized Support:
OEM, ODM
Material:
BK7 dan kaca optik lainnya
Dimension Tolerance:
+/- 0,01mm
Flatness:
T=1~3
Length Tolerance:
+/- 0,01mm
Length:
3-100mm （Dapat disesuaikan）
Width Tolerance:
+/- 0,01mm
Width:
3-100mm （Dapat disesuaikan）
Angle Tolerance:
3"-2'
Height:
3-100mm （Dapat disesuaikan）
Surface Quality:
Dapat disesuaikan
Application Area:
Refleksi Luar Aluminisasi
Deskripsi Produk
Kaca Optik BK7 Refleksi Luar Aluminisasi Prisma Persegi Panjang 90 Derajat Prisma Sudut Kanan
Desain dariRefleksi Luar Aluminisasi BK7prisma dioptimalkan untuk sistem di mana penyerapan cahaya internal harus dihilangkan. Berbeda dengan prisma standar yang mengandalkan refleksi internal total (TIR), prisma iniPrisma Sudut Kananmenggunakan sebuahRefleksi Luar Aluminisasilapisan untuk memantulkan cahaya langsung dari permukaan pertama yang ditemuinya. Hal ini khususnya bermanfaat bagiKaca Optik Prisma Persegi Panjang 90 Derajatdalam lingkungan getaran tinggi, sebagai stabilitas mekanisBK7substrat lebih unggul daripada cermin film tipis. Selain itu,Prisma Persegi Panjanggeometri memungkinkan pemasangan dan integrasi yang mudah ke dalam rumah optik kompak. Apakah Anda membuat beam splitter yang kompleks atau folder jalur sederhana,Refleksi Luar Aluminisasi BK7memastikan bahwa AndaKaca Optik 90 Derajatjalur tetap murni dan bebas penyimpangan.
Spesifikasi Teknis
| Fitur | Spesifikasi Refleksi Luar Aluminized BK7 | Manfaat Operasional |
|---|---|---|
| Bahan Substrat | Kaca Kelas Optik BK7 | Homogenitas tinggi untuk Prisma 90 Derajat |
| Tipe Refleksi | Refleksi Luar Aluminisasi | Refleksi permukaan pertama untuk Prisma Persegi Panjang |
| Toleransi Sudut | < 3 menit busur hingga < 30 detik busur | Kemudi dengan ketelitian tinggi untuk Prisma Sudut Kanan |
| Kualitas Permukaan | 40-20 hingga 20-10 Penggalian Gores | Sebaran rendah di Kaca Optik 90 Derajat |
| Jenis Pelapisan | Aluminium Terlindung (R > 85%) | Permukaan Refleksi Luar Aluminisasi yang tahan lama |
| Geometri | Prisma Persegi Panjang/Sudut Siku | Pemasangan yang disederhanakan untuk Kaca Optik |
| Hapus Apertur | > 90% luas wajah | Bidang pandang maksimum untuk Prisma Sudut Kanan |
| Kerataan Permukaan | /4 @ 633nm | Muka gelombang murni untuk Refleksi Luar Aluminisasi BK7 |
Spesifikasi Detail
| Parameter | Spesifikasi |
|---|---|
| Bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
| Panjang | 3~100mm |
| Lebar | 3~100mm |
| Tinggi | 3~100mm |
| Toleransi panjang | +/- 0,01mm |
| Toleransi lebar | +/- 0,01mm |
| Toleransi ketinggian | +/- 0,01mm |
| Toleransi sudut | 3"~2' |
| Ketidakteraturan | ΔN=0,1~0,5 |
| Akurasi permukaan | T=1~3 |
| Kualitas permukaan | 5/10~60/40 |
| Lapisan | Berdasarkan permintaan |
| Daerah aplikasi | Pencitraan, Pencahayaan, Laser, dll |
Area Aplikasi Utama
- Kemudi Sinar Laser:Menggunakan Prisma Sudut Kanan untuk melipat balok berkekuatan tinggi pada kepala pemotongan CNC industri
- Sistem Penampakan Taktis:Menerapkan Refleksi Luar Aluminized BK7 pada pemandangan periskop untuk kendaraan
- Kalibrasi Spektroskopi:Memanfaatkan Prisma Persegi Panjang Kaca Optik 90 Derajat untuk referensi jalur cahaya yang tepat pada instrumen laboratorium
- Peralatan Survei:Mengintegrasikan prisma Refleksi Luar Aluminisasi di total stasiun dan level laser untuk akurasi jarak jauh
FAQ Produk Pakar
Q1: Mengapa memilih BK7 Refleksi Luar Aluminisasi dibandingkan prisma TIR standar?
Menjawab:Refleksi Luar Aluminized BK7 lebih disukai bila Anda memerlukan efek "permukaan depan". Karena menggunakan Refleksi Luar, cahaya tidak pernah masuk ke kaca, sehingga menghilangkan dispersi kromatik. Hal ini membuat Prisma Persegi Panjang Kaca Optik 90 Derajat lebih efektif untuk sumber cahaya broadband.
Q2: Seberapa tahan lama lapisan pada Aluminized Outer Reflection BK7?
Menjawab:Prisma Sudut Kanan kami dilengkapi lapisan aluminium terlindungi. Ini berarti permukaan Refleksi Luar Aluminisasi ditutup dengan lapisan dielektrik tipis (seperti SiO₂), yang melindungi logam dari oksidasi dan goresan kecil selama penanganan unit Kaca Optik 90 Derajat.
Q3: Dapatkah Prisma Persegi Panjang disesuaikan untuk panjang gelombang tertentu?
Menjawab:Sangat. Meskipun Aluminized Outer Reflection BK7 sangat bagus untuk penggunaan umum, kami dapat memodifikasi lapisan Outer Reflection menjadi perak atau emas jika aplikasi Kaca Optik 90 Derajat Anda memerlukan reflektifitas yang lebih tinggi dalam spektrum inframerah.
Q4: Apa kelebihan materi BK7 pada prisma Refleksi Luar?
Menjawab:Meskipun cahaya tidak masuk ke kaca dalam Refleksi Luar, substrat BK7 sangat penting karena sangat stabil. Hal ini memastikan sudut Prisma Sudut Kanan tidak melengkung, menjaga presisi Kaca Optik 90 Derajat selama masa pakai produk.
Q5: Bagaimana cara membersihkan permukaan Refleksi Luar Aluminisasi?
Menjawab:Anda harus memperlakukan Refleksi Luar Aluminisasi BK7 dengan hati-hati. Gunakan kemoceng untuk menghilangkan partikel lepas dari permukaan Kaca Optik 90 Derajat, lalu seka perlahan menggunakan tisu bebas serabut dan alkohol tingkat reagen. Hindari tekanan berlebihan pada permukaan reflektif Prisma Persegi Panjang.
