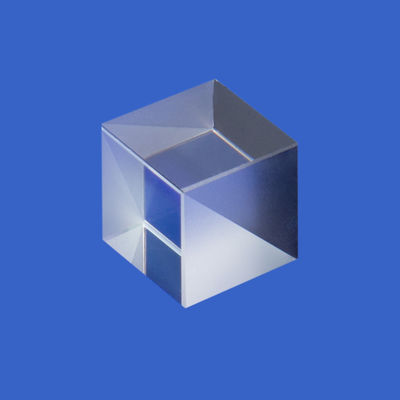

Polarization Beam Splitter ZnSe CaF2 Corner Cube Prism
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000rb/per bulan
Detail Produk
Menyoroti:
CaF2 Corner Cube Prism
,ZnSe corner cube prism
,Polarization beam splitter cube
Material:
ZnSe CaF2 / Kaca Optik
Customized Support:
OEM, ODM
Application Area:
Pemisah Sinar Polarisasi
Dimension Tolerance:
+/- 0,01mm
Size:
Buatan pelanggan
Angle Tolerance:
3"~2'
Flatness:
T=1~3
Angle Tolerance:
3"-2'
Shape:
Bulat
Surface Quality:
5/10~60/40
Deskripsi Produk
Pemisah Sinar Polarisasi ZnSe CaF2 Prisma Kubus Sudut
Ikhtisar Produk
Dalam spektroskopi Fourier-Transform Inframerah (FTIR) yang canggih, jangkauan laser dirgantara, dan sistem laser CO₂ berdaya tinggi, mempertahankan paralelisme berkas absolut selama modulasi polarisasi merupakan tantangan sistem yang besar. Seri Polarization Beam Splitter ZnSe CaF2 Corner Cube Prism kami memberikan solusi terintegrasi untuk hambatan optomekanis ini.
Dengan menerapkan polarizer film tipis isolasi tinggi ke geometri retroreflektif Prisma Kubus Sudut, komponen ini membagi berkas masukan tak terpolarisasi menjadi keadaan terpolarisasi s dan terpolarisasi p ortogonal, sekaligus memanfaatkan sifat "retroreflektif" yang melekat pada kubus sudut untuk mengembalikan berkas tepat sejajar dengan sumbu masukan, terlepas dari orientasi fisik prisma.
Untuk memenuhi kebutuhan spektral yang luas mulai dari Ultraviolet Dalam (DUV) hingga Inframerah Jauh (FIR), fasilitas kami memproduksi retroreflektor khusus ini menggunakan dua substrat kristal elit: Seng Selenida (ZnSe) dan Kalsium Fluorida (CaF2).
Spesifikasi Teknis
| Parameter Teknis | Kemampuan Infrastruktur ZnSe | Kemampuan Infrastruktur CaF2 |
|---|---|---|
| Klasifikasi Produk | Kubus Sudut Pemisah Sinar Polarisasi | Kubus Sudut Pemisah Sinar Polarisasi |
| Pita Transmisi Material | 0,5μm - 22,0μm (Ideal untuk LWIR / CO₂) | 0,13μm - 10,0μm (VUV hingga Inframerah Tengah) |
| Kepunahan Polarisasi (Tₚ : Tₛ) | ≥ 500 : 1 (Batas khusus hingga 1000 : 1) | ≥ 200 : 1 (Sangat stabil di DUV-MWIR) |
| Presisi Retrorefleksi Sudut | Deviasi sinar ≤ 2 detik busur (Kustom hingga ≤ 0,5) | Deviasi sinar ≤ 3 detik busur standar |
| Kerataan Permukaan (ΔW) | ≤ λ/4 @ 632,8 nm per wajah aktif | ≤ λ/10 @ 632,8 nm (Tingkat laser berdaya tinggi) |
| Permukaan Akhir (Spesifikasi MIL) | Kepatuhan Penggalian Goresan 60/40 atau 40/20 | Sesuai dengan Penggalian Goresan 20/10 hingga 10/5 |
| Hapus Area Apertur Optik | ≥ 92% bukaan heksagonal fisik | ≥ 95% dari dimensi nominal pintu masuk |
| Indeks Bias (n) | ≈ 2,403 @ 10,6μm | ≈ 1,399 @ 5,0μm |
| Ambang Batas Kerusakan Laser (LIDT) | ≥ 5,0 kW/cm² (Gelombang Berkelanjutan CO₂) | ≥ 15 J/cm² (1064 nm, pulsa 10 ns) |
Spesifikasi Umum
| Bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
| Panjang | 3~100mm |
| Lebar | 3~100mm |
| Tinggi | 3~100mm |
| Toleransi panjang | ±0,01 mm |
| Toleransi lebar | ±0,01 mm |
| Toleransi ketinggian | ±0,01 mm |
| Toleransi sudut | 3"~2' |
| Ketidakteraturan | ΔN=0,1~0,5 |
| Akurasi permukaan | T=1~3 |
| Kualitas permukaan | 5/10~60/40 |
| Lapisan | Berdasarkan permintaan |
| Daerah aplikasi | Pencitraan, Pencahayaan, Laser, dll |

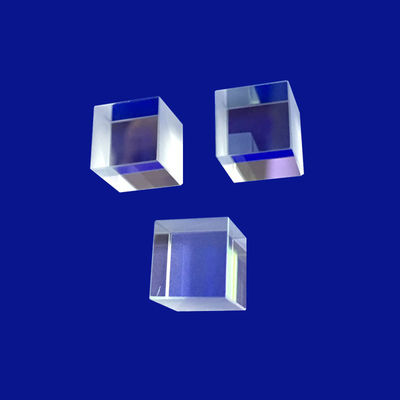

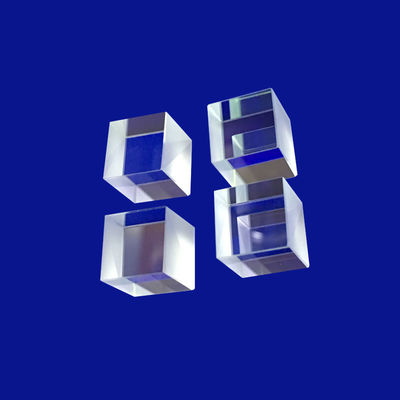

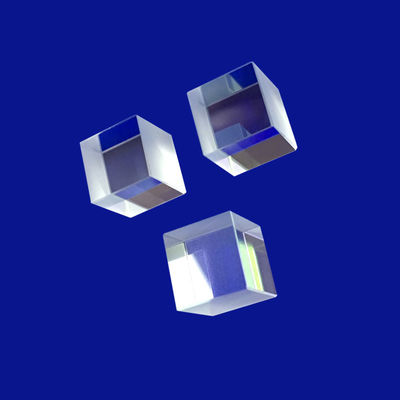

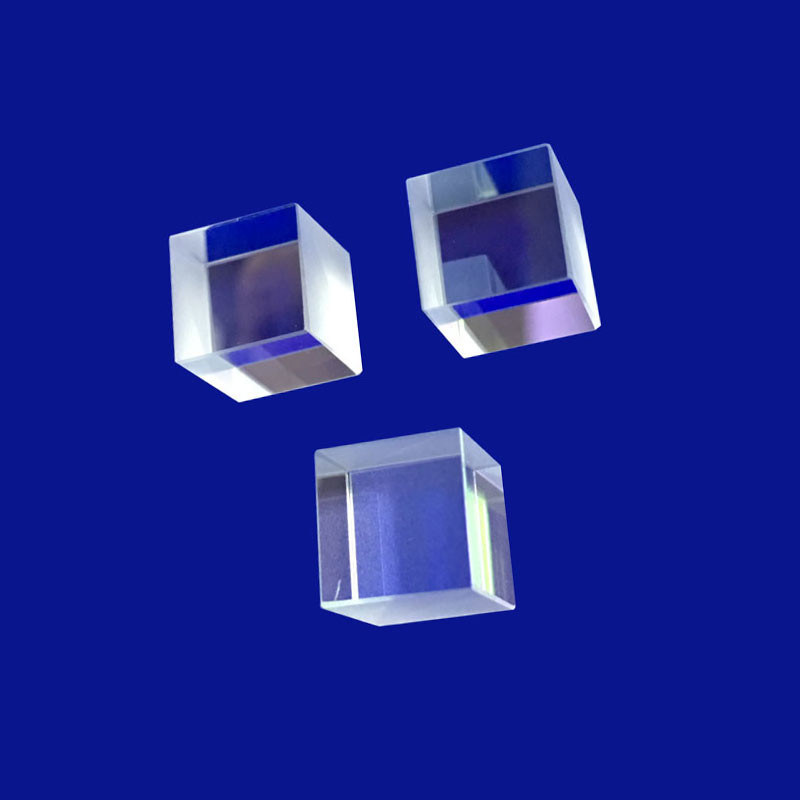

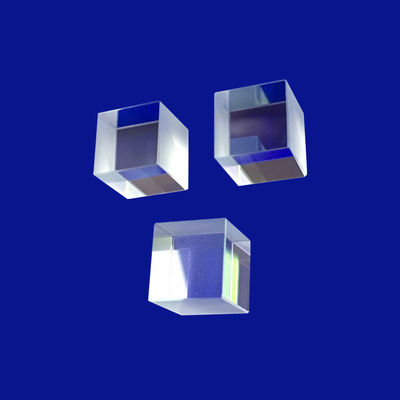

Gambar Produk
Manfaat Kinerja Utama
- Kekebalan terhadap Kemiringan Mekanis Dinamis:Tidak seperti kubus polarisasi datar klasik yang merusak kesejajaran jika terkena getaran halus, desain Prisma Kubus Sudut mengimbangi kemiringan struktural yang dinamis. Sinar yang terbelah secara otomatis dipantulkan kembali pada 180°, menghilangkan penyimpangan yang disebabkan oleh penyelarasan pada platform udara dengan getaran tinggi.
- Transmisi Inframerah Menengah yang Luar Biasa:Pengadaan CVD ZnSe premium menjaga koefisien penyerapan internal di bawah 0,0005 cm⁻¹ pada 10,6μm, mencegah pelensaan termal dan pergeseran fokus sinar dalam sistem pemotongan industri berdaya tinggi.
- Risiko Solarisasi Vakum Nol:Struktur kristal dengan kemurnian tinggi pada optik CaF2 kami tahan terhadap degradasi struktural dan pembentukan pusat warna ketika terus-menerus terpapar pada panjang gelombang excimer UV dalam atau radiasi matahari di lingkungan luar angkasa.
Aplikasi Industri Utama
- Interferometer & Penganalisis Gas FTIR:Inti Polarization Beam Splitter berstabilitas tinggi yang digunakan untuk merutekan dan menggabungkan kembali jalur inframerah dalam deteksi gas lingkungan dan profil kimia pertahanan.
- Reflektor Belakang Radar Laser Koheren (LiDAR):Mengirim dan menerima blok Prisma Kubus Sudut yang dioptimalkan untuk pelacakan target jarak jauh dan sensor kecepatan Doppler.
- Atenuator Laser Industri CO₂ Berdaya Tinggi:Rakitan pemisahan ZnSe khusus digunakan untuk mengambil sampel, mempolarisasi, atau melemahkan laser pemrosesan material multi-kilowatt.
- Komunikasi Optik Satelit-ke-Bumi:Retroreflektor pemeliharaan polarisasi CaF2 bermassa rendah dikerahkan pada selubung satelit luar untuk verifikasi silang downlink data laser berkecepatan tinggi.
Pertanyaan yang Sering Diajukan
Q1: Fungsi unik apa yang dipenuhi oleh Prisma Kubus Sudut Pemisah Sinar Polarisasi yang tidak dapat dipenuhi oleh kubus standar?
A:Kubus polarisasi standar bergantung pada bidang pelapis internal tetap 45°. Jika kubus mengalami pitch, roll, atau getaran kecil, sinar keluar akan segera bergeser, menyebabkan kegagalan penyelarasan hilir. Prisma Kubus Sudut berisi tiga permukaan reflektif yang saling tegak lurus. Dengan memperlakukan permukaan-permukaan ini dengan film dielektrik multi-lapisan yang canggih, prisma memisahkan cahaya tak terpolarisasi menjadi keadaan s-polarisasi dan p-polarisasi, sambil memanfaatkan geometri tiga permukaan internal untuk mengembalikan cahaya langsung kembali ke sumbernya. Hal ini menghasilkan pemisahan sinar dengan kemurnian tinggi yang sepenuhnya kebal terhadap gangguan mekanis sudut.
Q2: Kapan seorang insinyur optik harus menentukan substrat ZnSe di atas substrat CaF2?
A:Pilihannya sangat bergantung pada panjang gelombang operasional sistem Anda dan lingkungannya. Jika jalur optik Anda berpusat di sekitar pita inframerah termal (8,0 - 14,0μm) atau menargetkan laser CO₂ berdaya tinggi, ZnSe wajib digunakan karena serapannya mendekati nol pada panjang gelombang panjang tersebut. Namun, jika aplikasi Anda mencakup pita Ultraviolet, Visible, atau Mid-Infrared (0,13 - 7,0μm), CaF2 adalah pilihan yang lebih baik. CaF2 memiliki indeks bias yang lebih rendah, sehingga mengurangi kehilangan pantulan, memiliki kekerasan mekanis yang lebih tinggi, dan menunjukkan ketahanan yang jauh lebih tinggi terhadap kerusakan laser.
Q3: Bagaimana Anda melindungi antarmuka internal sensitif dari rakitan prisma komposit ZnSe atau CaF2?
A:ZnSe dan CaF2 memiliki sensitivitas lingkungan yang spesifik; misalnya, CaF2 bersifat sedikit higroskopis, artinya ia menyerap kelembapan seiring waktu jika tidak terlindungi. Untuk melindungi lapisan Polarization Beam Splitter internal, prisma kami diproses di dalam ruang bersih Kelas 100 dan disegel rapat di dalam wadah aluminium kelas kedirgantaraan yang dianodisasi. Semua tepi kristal yang terbuka menerima lapisan pelindung keras seperti berlian atau berbasis oksida, memastikan ketahanan penuh terhadap kelembapan, guncangan termal, dan paparan bahan kimia langsung di lapangan.
Q4: Toleransi apa yang dapat ditampung oleh fasilitas Anda untuk kesalahan sudut dihedral pada kubus sudut ini?
A:Ketepatan sudut dari tiga permukaan yang saling tegak lurus menentukan ketajaman keseluruhan sinar yang dikembalikan. Kesalahan kecil pada sudut dihedral dapat menyebabkan satu titik laser yang kembali terpecah menjadi enam pantulan lemah yang independen. Prosedur pengikatan berlian dan kontak optik kami yang presisi memungkinkan kami mengontrol akurasi sudut dihedral hingga kurang dari 1 detik busur. Tingkat presisi yang tinggi ini menjamin bahwa saluran terpolarisasi s dan p yang dikembalikan mempertahankan fokus profil spasial yang tajam dan kepadatan daya yang tinggi pada jarak transmisi multi-kilometer.
