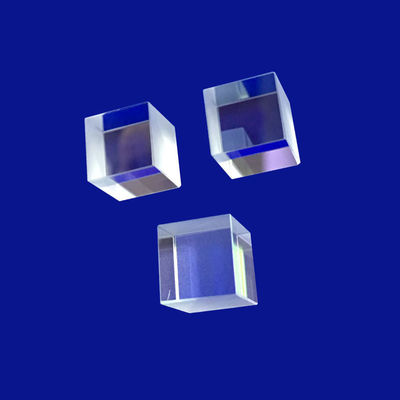

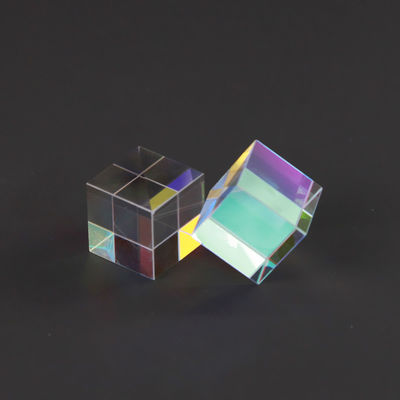

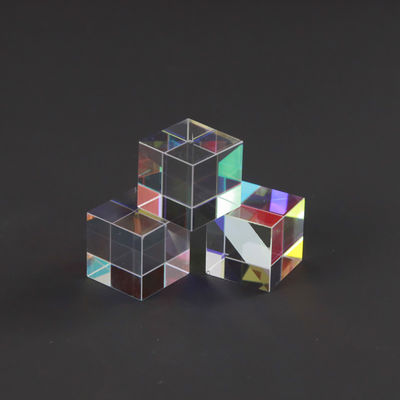

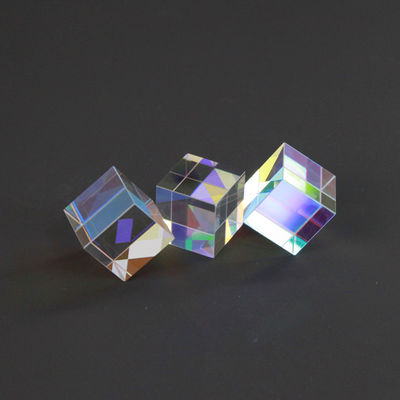

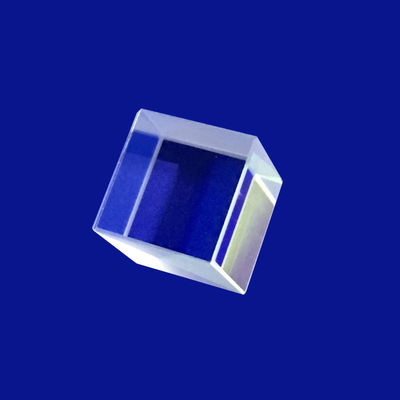

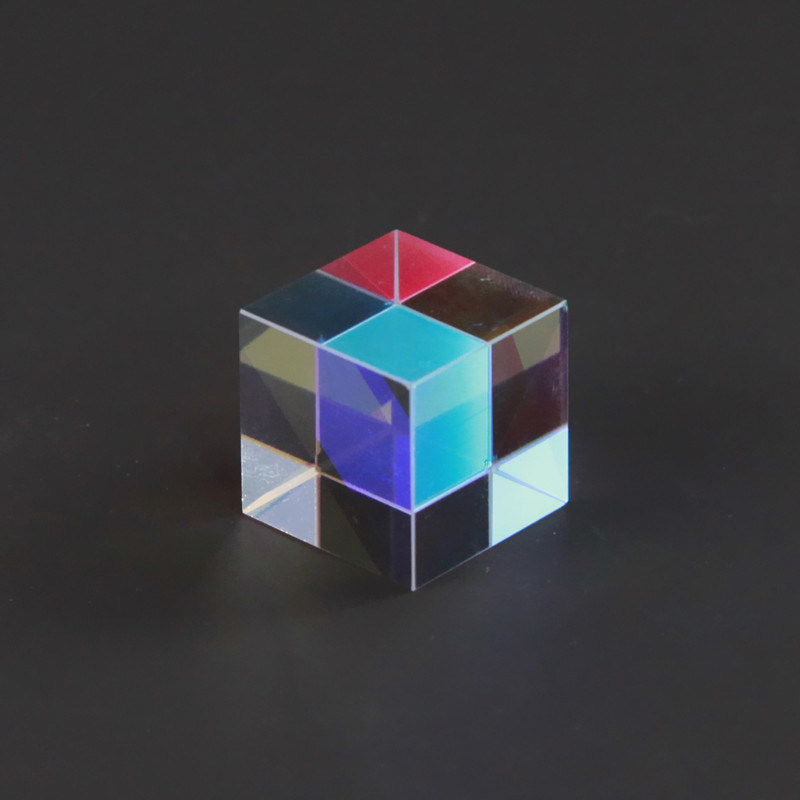

K9 BK7 Rectangular Right Angle Optical Lens Design
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000k/per bulan
Detail Produk
Menyoroti:
Right Angle Optical Lens Design
,Rectangular Optical Lens Design
,BK7 right rectangular prism
Material:
K9 BK7 / Kaca Optik
Customized Support:
OEM, ODM
Size:
Persegi Panjang Buatan Pelanggan
Dimension Tolerance:
+/- 0,01mm
Application Area:
Desain Lensa Optik Sudut Kanan
Angle Tolerance:
3"~2'
Shape:
Persegi panjang
Focal Length Tolerance:
+/- 1%
Deskripsi Produk
Desain Lensa Optik Sudut Kanan Persegi Panjang K9 BK7
Dalam instrumentasi laser khusus dan sistem penglihatan pemindaian garis industri, mengarahkan jalur optik melalui selubung spasial non-persegi yang rapat memerlukan profil geometris yang ditargetkan. KitaDesain Lensa Optik Sudut Kanan Persegi Panjang K9 BK7layanan mengatasi persyaratan optomekanis ini secara langsung. Dengan memanfaatkan kaca mahkota borosilikat yang sangat homogen (K9/BK7), kami merekayasa yang terspesialisasiSudut Kanan Persegi Panjanggeometri yang memberikan defleksi balok 90° atau 180° yang konsisten. Tidak seperti prisma persegi standar, bukaan persegi panjang yang memanjang dioptimalkan secara khusus untuk mengakomodasi laser lembaran linier, profil sinar anamorphic, dan susunan sensor format lebar, meminimalkan bobot massal yang berlebihan dan menurunkan biaya integrasi sistem.
Tujuan utama dalam setiapK9 BK7 Sudut Kanan Persegi Panjangkonfigurasi struktural memastikan ketepatan sudut absolut di seluruh permukaan yang memanjang. Micro-wedging kecil atau putaran fisik sepanjang aPersegi panjangblok kaca dapat menyebabkan penyimpangan muka gelombang dan distorsi registrasi piksel yang parah pada sensor pemindaian garis. Untuk menghilangkan distorsi ini, kamiDesain Lensa Optikprotokol menerapkan kontrol goniometri satu titik yang ketat selama produksi. Dikombinasikan dengan lapisan anti-refleksi broadband (BBAR) multi-lapisan pada lubang masuk dan keluar, prisma ini memberikan efisiensi transmisi hingga 99,5%, menjadikannya pilihan yang sangat baik untuk perangkat pencitraan medis, pengukur jarak pertahanan, dan jalur inspeksi pabrik otomatis.
Spesifikasi Teknis
Matriks teknik di bawah menguraikan ambang batas produksi standar dan kemampuan toleransi mikro untuk konfigurasi sudut kanan persegi panjang.
| Parameter Teknis | Rentang / Kemampuan Rekayasa Standar | Batasan Kelas Metrologi Premium |
|---|---|---|
| Kerangka Produk | Desain Lensa Optik Sudut Kanan Persegi Panjang K9 BK7 | Desain Lensa Optik Sudut Kanan Persegi Panjang K9 BK7 |
| Opsi Kelas Substrat | CDGM K9 (Kelas A) / Schott N-BK7 | Kelas Homogenitas Tinggi H4 (Schott) |
| Profil Dimensi | Lebar: 2mm hingga 80mm; Panjangnya hingga 300mm | Mikro-optik yang disesuaikan hingga 1,0 mm |
| Toleransi Dimensi | ±0,05 mm (Pemesinan presisi standar) | Hingga ±0,01 mm (Kelas penyelarasan mikro-optik) |
| Presisi Sudut (α) | Kesalahan sudut ≤ 1 menit busur | ≤ 5 detik busur (tingkat interferometer elit) |
| Kerataan Permukaan (ΔW) | ≤ λ/4 @ 632,8 nm pada aperture jernih | ≤ λ/10 @ 632,8 nm (Kelas laser) |
| Permukaan Akhir (Spesifikasi MIL) | Kepatuhan Penggalian Goresan 40/20 | 10/5 Scratch-Dig (Sesuai dengan laser berdaya tinggi) |
| Indeks Bias (nD) | 1,5168 @ 587,6nm | Homogenitas batch yang diverifikasi oleh Pycnometer |
| Nomor Abbe (νD) | 64.17 (Indeks dispersi kromatik rendah) | Pencocokan konsistensi batch yang ketat |
| Ketersediaan Lapisan | Film Al-Ag-Au / BBAR Tidak Dilapisi / Metalik | Pelapis V Ambang Kerusakan Tinggi |
| Parameter | Spesifikasi |
|---|---|
| Bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
| Panjang | 3~100mm |
| Lebar | 3~100mm |
| Tinggi | 3~100mm |
| Toleransi panjang | +/- 0,01mm |
| Toleransi lebar | +/- 0,01mm |
| Toleransi ketinggian | +/- 0,01mm |
| Toleransi sudut | 3"~2' |
| Ketidakteraturan | ΔN=0,1~0,5 |
| Akurasi permukaan | T=1~3 |
| Kualitas permukaan | 5/10~60/40 |
| Lapisan | Berdasarkan permintaan |
| Daerah aplikasi | Pencitraan, Pencahayaan, Laser, dll |
Keuntungan Utama
Menentukan aK9 BK7 Sudut Kanan Persegi Panjangstruktur memberikan keunggulan fisik dan fungsional yang menentukan dibandingkan prisma kubus klasik dalam rangkaian optik multi-sumbu:
- Profil Pemindaian Garis yang Dioptimalkan:Yang memanjangPersegi panjangaperture jernih secara sempurna dipetakan ke kamera CCD/CMOS linier dan aplikasi lembaran laser, mengurangi volume kaca yang tidak perlu dan meringankan total massa muatan kepala sensor seluler.
- Kemampuan Refleksi Internal Total (TIR):Ketika cahaya masuk normal ke permukaan kaki yang tidak dipoles, cahaya mengenai sisi miring internal pada 45°. Karena ini melebihi sudut kritis untukBK7kaca (≈41.2°), prisma mencapai Refleksi Internal Total yang efisien tanpa memerlukan lapisan logam reflektif yang mahal.
- Pemasangan Optomekanis yang Efisien:Tata letak yang datar dan tegak lurusSudut Kanansisi-sisinya menyediakan bidang datum yang sangat stabil untuk pemasangan referensi, yang secara signifikan menurunkan risiko penyimpangan penyelarasan struktur selama guncangan atau getaran mekanis yang tiba-tiba.
Bidang Integrasi Sistem Utama
- Visi Mesin Pemindaian Jalur Industri:Digunakan sebagai rakitan cermin putar profil rendah untuk mengarahkan cahaya latar linier atau profil penerangan laser ke jaringan penyortiran konveyor berkecepatan tinggi.
- Pengukur Jarak Laser & Pod Jarak:Berfungsi sebagai blok pembengkokan sinar 90° presisi tinggi di dalam peralatan genggam dan rakitan pengintai laser tingkat tinggi.
- Proyeksi Bargrafik & Pemindaian Optik:Diintegrasikan ke dalam pemindai kode batang logistik dan proyektor laser komersial untuk menyapu area horizontal yang luas menggunakan amplop mekanis minimal.
- Susunan Bangku Kalibrasi Spektroskopi:KebiasaanDesain Lensa Optikblok yang digunakan untuk melipat garis optik internal, mengurangi jejak fisik spektrofotometer laboratorium.
Pertanyaan yang Sering Diajukan
Q1: Apa yang menjadikan kaca K9 atau BK7 sebagai tolok ukur global untuk komponen lensa optik sudut kanan persegi panjang?
A: K9/BK7(Kaca Mahkota Borosilikat) adalah kristal optik yang paling banyak diadopsi untuk aplikasi inframerah-dekat (350 nm - 2,0 μm) karena komposisi kimianya yang seragam. Produk ini memiliki jumlah gelembung dan inklusi yang sangat rendah, transmisi internal yang luar biasa (>99,2% per cm pada 550 nm), dan ketahanan mekanis yang sangat baik terhadap tekanan pembersihan dan pemasangan sehari-hari. Dari sebuahDesain Lensa OptikDari sudut pandangnya, indeks biasnya yang sangat dapat diprediksi dan laju ekspansi termal yang rendah menjadikannya pilihan yang dapat diandalkan untuk komersial dan manufaktur berskala besar dan berpresisi tinggi.
Q2: Bagaimana format Persegi Panjang berdampak pada tekanan internal prisma Sudut Kanan selama produksi?
A:Poles yang memanjangPersegi panjangblok menimbulkan tekanan pemolesan asimetris yang dapat mengakibatkan tepi terguling atau "pelangi" melintasi sumbu panjang kaca. Untuk mengatasi tekanan material ini, fasilitas kami menggunakan mesin pitch lapping dua sisi khusus dan pengaturan pemantauan berkelanjutan. Hal ini memungkinkan kami mempertahankan kerataan permukaan yang luar biasa (≤ λ/4) dan menjaga kesalahan piramida sudut di bawah 15 detik busur di sepanjang tepi perpanjangan keseluruhan.Sudut Kananprisma, memastikan transmisi seragam di seluruh profil sinar linier.
Q3: Dapatkah prisma sudut kanan ini dikonfigurasikan untuk beroperasi sebagai retroreflektor (putaran 180 derajat)?
A:Ya, tentu saja. Meskipun paling umum digunakan untuk belokan cahaya 90° dengan masuk melalui permukaan kaki, Anda dapat memasukkan sinar normal ke sisi miring. Cahaya akan mengenai kedua permukaan kaki secara internal melalui refleksi internal total dan muncul sejajar dengan vektor masukan asli, menghasilkan putaran 180° yang tepat. Perilaku penggunaan ganda yang serbaguna ini sangat dihargai oleh para insinyur sistem yang ingin membangun retroreflektor laser yang kuat atau jalur penundaan interferometri khusus dengan tapak yang bersih dan stabil.
Q4: Lapisan apa yang direkomendasikan untuk memaksimalkan masa pakai dan efisiensi prisma?
A:Pelapisan optimal bergantung sepenuhnya pada tata letak jalur cahaya Anda. Jika AndaDesain Lensa Optikbergantung pada Refleksi Internal Total (TIR), sisi miring internal dapat tetap tidak dilapisi, namun kami sangat menyarankan penerapan lapisan Anti-Refleksi Broadband (BBAR) pada permukaan kaki masuk dan keluar untuk mengurangi kehilangan refleksi permukaan tunggal dari 4% turun menjadi di bawah 0,5%. Namun, jika jalur cahaya Anda mengenai sisi miring internal pada sudut yang lebih dangkal dari 41,2°, TIR akan gagal. Dalam pengaturan tersebut, kami menyimpan film perak (Ag) atau aluminium (Al) yang dilindungi dengan sangat reflektif ke sisi miring belakang luar untuk memastikan reflektifitas 90° yang seragam di seluruh pita gelombang target.
