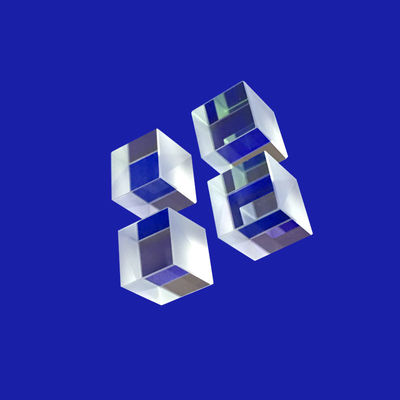

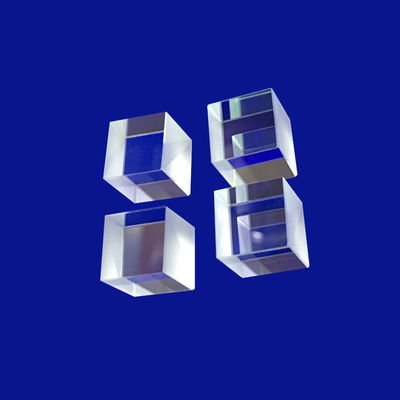

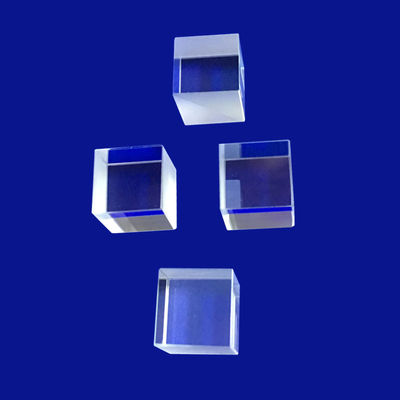

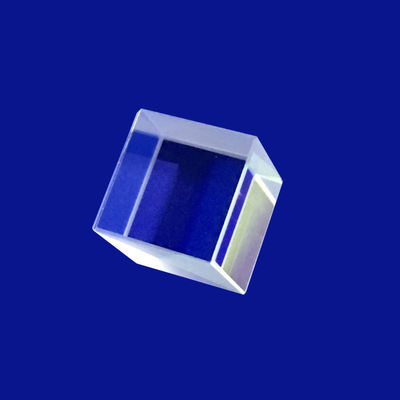

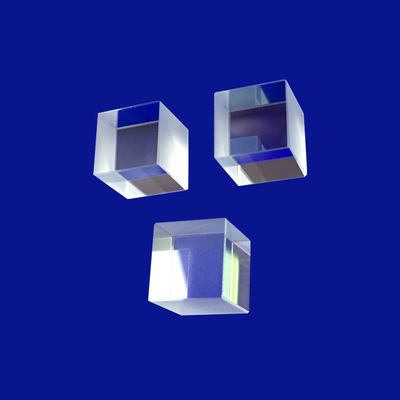

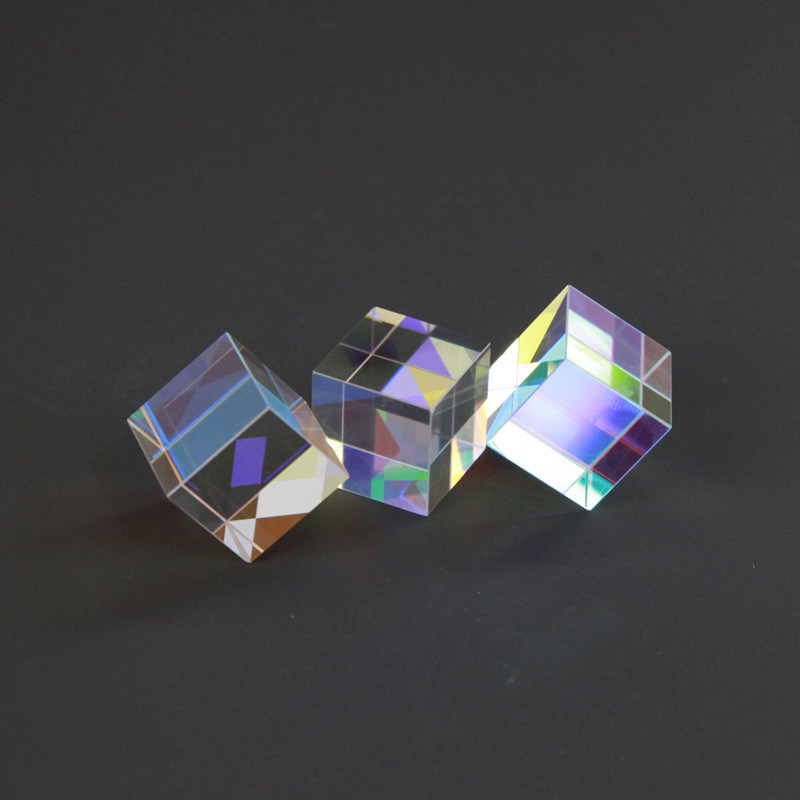

Fresnel 90 Degree 3mm To 100mm Ge Optical Prism Cube
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000k/per bulan
Detail Produk
Menyoroti:
Ge Optical Prism Cube
,100mm optical prism cube
,3mm glass cube prism
Material:
Kaca Optik / H-K9L, BK7/H-K9L
Customized Support:
OEM, ODM
Application Area:
Kubus Prisma Optik Ge
Dimension Tolerance:
+/- 0,01mm
Fresnel:
90 Derajat 3mm Sampai 100mm
Angle Tolerance:
3"~2'
Length Tolerance:
+/- 0,01mm
Width Tolerance:
+/- 0,01mm
Deskripsi Produk
Fresnel 90 Derajat 3mm Sampai 100mm Ge Kubus Prisma Optik
Dalam sistem elektro-optik inframerah gelombang panjang (LWIR), mengelola bobot muatan sekaligus memaksimalkan bukaan optik merupakan tantangan teknis yang penting. KitaKubus Prisma Optik Fresnel 90 Derajat Gemewakili kemajuan yang mengganggu dalam perutean sinar inframerah. Dibuat dari Germanium tingkat optik monokristalin atau polikristalin (Ge), ini khususPrisma Optikkonfigurasi menggantikan optik kaca padat tradisional yang besar. Dengan mengintegrasikan yang terstruktur secara mikroFresnelpola zonasi menjadi kompak90 Derajatformat defleksi, iniKubusmencapai pembengkokan cahaya inframerah efisiensi tinggi dan pemfokusan spektral dalam jangkauan luas3mm Sampai 100mm, meminimalkan volume dan bobot massal di bangku optik taktis.
Elemen Germanium standar pada dasarnya berat karena kepadatan elemen mentahnya yang tinggi (5,33 g/cm³), yang membatasi penggunaannya dalam sistem gimbal udara, muatan termal drone, dan perangkat keras penglihatan malam genggam. KitaPrisma Optik Gedesain melewati batasan ini dengan mempertahankan profil optik aktif ultra-tipis melalui putaran berlianFresnelalur mikro. Setiap90 Derajataspek reflektif dan bias dioptimalkan untuk pita termal 8 - 14 μm, memberikan throughput transmisi maksimum, dispersi kromatik rendah, dan stabilitas termal tinggi di bawah perubahan lingkungan yang cepat yang biasa terjadi dalam aplikasi pertahanan dan pemantauan industri.
Spesifikasi
Setiap komponen Germanium menjalani audit kinerja optik yang ketat menggunakan mikroskop elektron transmisi (TEM) dan interferometer laser inframerah gelombang panjang.
| Parameter Teknis | & Kemampuan Kelas Industri |
|---|---|
| Klasifikasi Produk | Kubus Prisma Optik Fresnel 90 Derajat Ge / Penyok Sinar LWIR |
| Bahan Substrat | Germanium Monokristalin Kelas Optik (Ge, Kemurnian 99,999%) |
| Bandwidth Operasional | 8,0 μm - 14,0 μm (Inframerah Gelombang Panjang / LWIR) |
| Fleksibilitas Dimensi | Kubus mikro 3 mm hingga elemen bukaan besar 100 mm |
| Presisi Nada Fresnel | Jarak alur turun hingga 20 μm (Berlian satu titik diputar) |
| Penyimpangan Sudut | ≤ 1 menit busur melintasi bidang putar 90 Derajat |
| Hapus Area Apertur | ≥ 94% luas permukaan fisik |
| Profil Permukaan (Kerataan) | ≤ 1,0 μm Puncak-ke-Lembah melintasi zona Fresnel aktif |
| Lapisan Anti Refleksi (AR). | DLC Daya Tahan Tinggi (Karbon Seperti Berlian) / AR berbasis karbon |
| Indeks Bias (n) | ≈ 4,003 @ 10,6 μm (Menyediakan jalur fokus ultra-pendek) |
| Bahan | BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll |
|---|---|
| Panjang | 3~100mm |
| Lebar | 3~100mm |
| Tinggi | 3~100mm |
| Toleransi panjang | +/- 0,01mm |
| Toleransi lebar | +/- 0,01mm |
| Toleransi ketinggian | +/- 0,01mm |
| Toleransi sudut | 3"~2' |
| Ketidakteraturan | ΔN=0,1~0,5 |
| Akurasi permukaan | T=1~3 |
| Kualitas permukaan | 5/10~60/40 |
| Lapisan | Berdasarkan permintaan |
| Daerah aplikasi | Pencitraan, Pencahayaan, Laser, dll |
Keuntungan Sistem
Mengintegrasikan aKubus Prisma Optik Fresnel 90 Derajat Gememberikan keunggulan tingkat sistem dibandingkan cermin logam reflektif tradisional atau prisma termal padat:
- Pengurangan Massa Komponen Secara Drastis:Yang sangat low-profileFresnelalur mikro memungkinkan kita3mm Sampai 100mmkubus untuk mencapai daya optik yang identik dengan optik padat sekaligus mengurangi bobot komponen hingga 70%, meningkatkan waktu respons motor pada gimbal optik berkecepatan tinggi.
- Kekuatan Bias Sangat Tinggi:Indeks bias Germanium yang sangat tinggi (n ≈ 4) memungkinkan90 Derajatbidang pembengkok cahaya berfungsi di dalam selubung mekanis yang sangat ketat, memperpendek total panjang rangkaian optik inframerah.
- Keseragaman Termal Tinggi (dn/dT Terkelola):Meskipun Germanium sensitif terhadap pelensaan termal, lapisan film tipis kami yang presisi dan pembubutan berlian bebas tegangan meminimalkan degradasi muka gelombang saat terkena rentang suhu yang parah (-40°C hingga +80°C).
Bidang Integrasi Utama
- Gimbal Termal Kendaraan Udara Tak Berawak (UAV):RinganPrisma Optik Geinti yang digunakan dalam muatan multi-sensor drone untuk mengarahkan cahaya LWIR ke sensor mikrobolometer internal.
- Sistem Inframerah Berwawasan ke Depan (FLIR):Kompak90 Derajatpersimpangan lipat di dalam pemandangan mengemudi kendaraan dan pod penargetan taktis.
- Penyelarasan Koaksial Laser CO2 Industri:KasarKubuspemisah yang digunakan untuk merutekan dan mengambil sampel jalur laser pemotongan berdaya tinggi 10,6 μm untuk pembuatan profil sinar secara real-time.
- Termografi Genggam & Keamanan Perbatasan:Digunakan dalam kamera termal portabel untuk meminimalkan berat perangkat dan mengurangi kelelahan operator selama pengawasan lapangan yang lama.
Pertanyaan yang Sering Diajukan
Q1: Mengapa Germanium (Ge) dipilih untuk prisma Fresnel 90 Derajat ini dibandingkan kaca optik standar?
A:Kacamata optik standar (seperti formulasi silikat atau borosilikat) menjadi buram seluruhnya dan bertindak sebagai penghalang mutlak terhadap penyerapan gelombang cahaya di atas 2,5 μm. Untuk aplikasi pencitraan termal dan keamanan yang beroperasi dalam spektrum Inframerah Gelombang Panjang (8 - 14 μm), substrat semikonduktor khusus wajib digunakan.Germanium (Ge)memiliki jendela transmisi luas mulai dari 2,0 μm hingga 16,0 μm dan memiliki indeks bias yang sangat tinggi, menjadikannya bahan utama untuk pencitraan termal elit dan inframerahpemisahan balokarsitektur.
Q2: Apa manfaat desain Fresnel pada konfigurasi Kubus 3 mm hingga 100 mm?
A:Dalam sistem aperture besar (hingga100mm), prisma Germanium padat sangat berat dan rentan terhadap kehilangan penyerapan internal yang parah karena tebalnya lapisan material yang harus dilalui cahaya. ItuFresneldesainnya memecah permukaan lengkung lensa klasik menjadi serangkaian cincin konsentris dan berprofil rendah. Hal ini memungkinkan kita untuk memproduksi aPrisma Optik Geyang mempertahankan profil ultra-tipis di semua ukuran3mm Sampai 100mm, secara drastis meminimalkan panjang jalur serapan optik, memaksimalkan transmisi cahaya termal, dan memangkas biaya bahan baku secara signifikan.
Q3: Bagaimana Anda melindungi alur mikro halus prisma Fresnel dari kondisi lapangan yang keras?
A:Germanium merupakan unsur yang relatif lunak (Vickers ≈ 780) dan rentan terhadap erosi lingkungan. Untuk menjamin kemampuan bertahan hidup yang mutlak, permukaan terstruktur kamiFresnel 90 Derajatkubus diperlakukan dengan lapisan keras Diamond-Like Carbon (DLC) khusus. Lapisan film tipis ini mendekati kekerasan fisik berlian alami, memberikan perlindungan lengkap bagi berlianKubusterhadap goresan akibat hembusan pasir, korosi air asin, pelarut kimia, dan kelembapan tinggi, memastikan penerapan jangka panjang di lingkungan laut atau gurun.
Q4: Dapatkah Prisma Optik Ge ini menangani persyaratan inframerah dual-band (MWIR dan LWIR)?
A:Ya. Meskipun konfigurasi standar dioptimalkan untuk pita LWIR 8 - 14 μm, Germanium monokristalin secara alami juga mentransmisikan cahaya Inframerah Gelombang Tengah (MWIR, 3 - 5 μm). Dengan mengubah geometri alur pembubutan berlian titik tunggal (SPDT) dan menerapkan film tipis anti-pantulan broadband multi-lapisan (BBAR) khusus, tim teknik kami dapat menyesuaikanPrisma Optik Khususuntuk beroperasi di kedua band secara bersamaan. Hal ini membuatnya ideal untuk sensor termal dual-band dan platform pencitraan fusi canggih.
