Sapphire Quartz 25x25x25mm Mini Optical Lens Design
Spesifikasi Produk
Tempat Asal:
Tiongkok
Nama merek:
Advance
Sertifikasi:
ROHS\Reach
Nomor Model:
Sebagai Persyaratan
Jumlah Pesanan Minimum:
1
Harga:
$0.2~$100
Ketentuan Pembayaran:
T/T&L/C
Kemampuan Pasokan:
1000k/per bulan
Detail Produk
Menyoroti:
25mm Optical Lens Design
,Mini Optical Lens Design
,Quartz optical glass cube prism
Material:
H-K9L, BK7/H-K9L / Kaca Optik
Dimension Tolerance:
+/- 0,01mm
Size:
25x25x25mm / Buatan pelanggan
Angle Tolerance:
3"~2'
Application Area:
Desain Lensa Optik Mini, dll
Flatness:
T=1~3
Shape:
Bulat
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-20 sampai 70 °C
Customized Support:
OEM, ODM
Deskripsi Produk
Desain Lensa Optik Mini Kuarsa Safir 25x25x25mm
Dalam sistem laser berdaya tinggi dan muatan sensor lingkungan ekstrem, senyawa kaca optik tradisional pasti akan gagal karena pelensaan termal atau degradasi mekanis. KitaDesain Lensa Optik Mini Kuarsa Safir 25x25x25mmlayanan memberikan solusi strategis dengan memanfaatkan dua substrat optik paling tangguh di dunia: kristal tunggalSafir(Al₂O₃) dan silika leburan premiumKuarsa. Direkayasa dalam kompakMini 25x25x25mmprofil kubik, komponen ini dirancang khusus untuk kinerja tinggiDesain Lensa Optikaplikasi, termasuk pembentukan sinar, pembubutan laser, dan integrasi jendela pelindung yang kuat yang memerlukan kinerja suhu tinggi dan kejernihan spektral ekstrem.
Dasar rekayasa untuk aMini 25x25x25mmlensa kubik mengandalkan pencocokan material yang tepat.Safirmemberikan kekerasan permukaan yang ekstrim (Mohs 9) dan konduktivitas termal yang luar biasa, sehingga ideal untuk optik eksterior yang terkena abrasi pasir, kedalaman bertekanan tinggi, atau panas yang hebat. Secara bersamaan, kemurnian tinggi kamiKuarsakonfigurasi memberikan ekspansi termal mendekati nol dan ambang kerusakan akibat laser (LIDT) yang sangat tinggi, memastikan bahwa ketika dikonfigurasi sebagai internalDesain Lensa Optikkomponen, sistem ini menangani keluaran laser multi-kilowatt tanpa distorsi sinar spasial atau risiko retak optik yang parah.
Spesifikasi Teknis
| Parameter Teknis | Kemampuan Basis Safir | Kemampuan Dasar Kuarsa (Fused Silica). |
|---|---|---|
| Kerangka Produk | Desain Lensa Optik Mini Kuarsa Safir 25x25x25mm | Desain Lensa Optik Mini Kuarsa Safir 25x25x25mm |
| Dimensi Standar | 25×25×25 mm (Toleransi mikro khusus hingga ±0,01 mm) | 25×25×25 mm (Toleransi mikro khusus hingga ±0,01 mm) |
| Jangkauan Transmisi | 0,17 μm - 5,5 μm (UV hingga Inframerah Tengah) | 0,18 μm - 2,5 μm (UV Dalam hingga Inframerah Dekat) |
| Kualitas Permukaan | Penggalian Goresan 20/10 hingga 10/5 (Spesifikasi MIL) | Penggalian Goresan 10/5 hingga 5/2 (Kelas Laser Daya Tinggi) |
| Kerataan Muka Gelombang | ≤ λ/10 @ 632,8 nm pada aperture jernih | ≤ λ/20 @ 632,8 nm pada aperture jernih |
| Toleransi Sudut | ≤ 15 detik busur tegak lurus | ≤ 5 detik busur untuk aplikasi metrologi |
| Konduktivitas Termal | 40 W/(m·K) @ 25°C (Penyerapan panas yang sangat baik) | 1,38 W/(m·K) @ 25°C |
| Kekerasan Bahan | Kekerasan Knoop ≈ 2000 HK (Mohs 9) | Kekerasan Knoop ≈ 520 HK (Mohs 7) |
| Kerusakan Laser (LIDT) | ≥ 10 J/cm² (1064 nm, pulsa 10 ns) | ≥ 20 J/cm² (1064 nm, pulsa 10 ns) |
Bahan
BK7 atau kaca optik lainnya, kuarsa, safir, Ge, Si, ZnSe, CaF2 dll
Panjang
3~100mm
Lebar
3~100mm
Tinggi
3~100mm
Toleransi Panjang
±0,01 mm
Toleransi Lebar
±0,01 mm
Toleransi Ketinggian
±0,01 mm
Toleransi Sudut
3"~2'
Ketidakteraturan
ΔN=0,1~0,5
Akurasi Permukaan
T=1~3
Kualitas Permukaan
5/10~60/40
Lapisan
Berdasarkan permintaan
Area Aplikasi
Pencitraan, Pencahayaan, Laser, dll

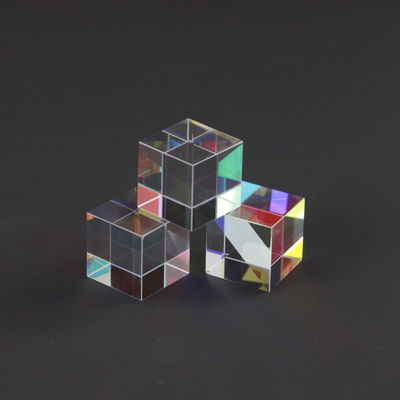

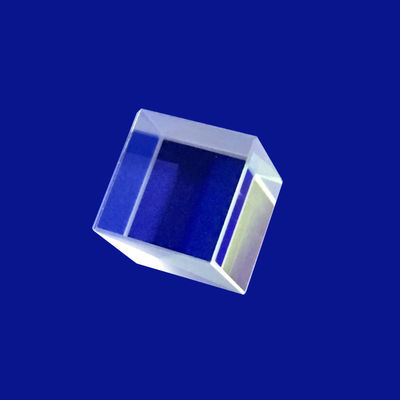

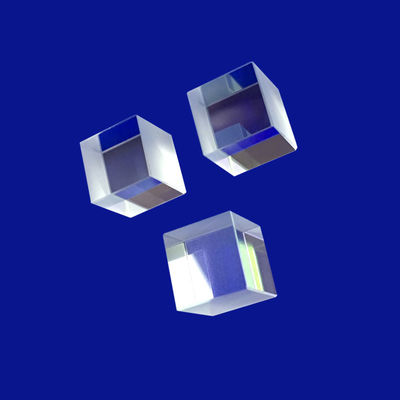

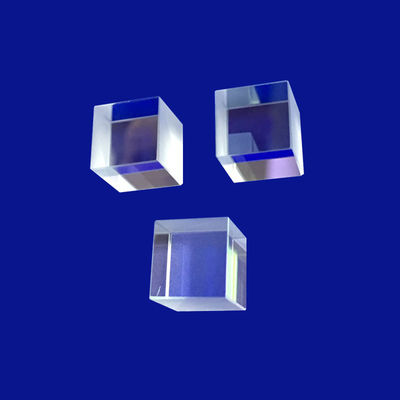

Galeri Produk
Bidang Integrasi Utama
- Pod Elektro-Optik Dirgantara (EO/IR):Kubus Safir yang ringan dan kokoh digunakan sebagai prisma atau jendela lipat bagian depan untuk kamera penargetan dan pengawasan di pesawat.
- Sistem Laser Industri Berkekuatan Tinggi:Kubus Kuarsa Presisi dioptimalkan untuk perutean, penggabungan, dan pengaturan pemfilteran spasial sinar laser serat 1064 nm.
- Jendela Pencitraan Kapal Selam Laut Dalam:Lensa kubik Mini 25x25x25mm berkekuatan tinggi yang dirancang untuk menahan tekanan hidrostatis ekstrem sambil mempertahankan bidang visual sudut lebar.
- Metrologi Semikonduktor & Inspeksi Wafer:Pemisah prisma Kuarsa khusus yang digunakan di ruang bersih untuk memandu jalur cahaya ultraviolet dalam (DUV) untuk analisis cacat wafer skala nanometer.
Pertanyaan yang Sering Diajukan
Q1: Bagaimana Anda memilih antara substrat Safir dan Kuarsa untuk blok optik Mini 25x25x25mm?
A:Pilihannya ditentukan oleh faktor stres utama sistem Anda. Jika AndaDesain Lensa Optikmemerlukan kekuatan struktural yang ekstrem, tahan gores, atau pengoperasian dalam pita Inframerah Tengah (3,0 - 5,5 μm),Safirwajib karena kekerasan Mohs 9 dan transmisi spektral yang luas. Namun, jika aplikasi Anda melibatkan laser ultraviolet (UV) berenergi tinggi atau memerlukan stabilitas dimensi geometris absolut di bawah perubahan suhu yang mudah menguap, silika leburan sintetisKuarsalebih disukai karena ambang kerusakan lasernya yang unggul dan koefisien ekspansi termal yang sangat rendah.
Q2: Apa tantangan utama saat memproses Mini cube 25x25x25mm menggunakan Sapphire?
A:KarenaSafirkekerasan fisik yang ekstrim, alat penggilingan berlian dan pemoles optik standar cepat aus, sehingga sulit untuk mempertahankan sudut 90° yang tepat dan permukaan datar. Untuk mengatasi hal ini, fasilitas pemrosesan kami menggunakan stasiun lapping CNC ultra-kaku yang dibuat khusus dan dilengkapi dengan slurry berlian kristal konsentrasi tinggi. Infrastruktur khusus ini memungkinkan kita mengontrol deviasi sudutMini 25x25x25mmmemblokir hingga kurang dari 15 detik busur sambil menghasilkan permukaan akhir yang halus dan kasar (Ra ≤ 0,5 nm) yang memenuhi spesifikasi ketat.
Q3: Dapatkah Desain Lensa Optik Mini ini mengakomodasi persyaratan pelapisan internal yang disesuaikan?
A:Ya, tentu saja. Bidang pemisahan atau reflektif internal kitaKuarsa Safir Mini 25x25x25mmkubus dapat disesuaikan dengan lapisan film tipis dengan daya tahan tinggi. Kami dapat menyimpan lapisan anti-reflektif (AR) untuk memaksimalkan hasil, tumpukan dielektrik refleksi tinggi (HR) untuk putaran laser satu garis, atau filter dichroic yang disesuaikan untuk pemisahan selektif warna. Semua pelapis diterapkan menggunakan Evaporasi Berkas Elektron Berbantuan Ion untuk memastikan kepadatan maksimum dan ketahanan lingkungan, mencegah degradasi film dalam penerapan lapangan dalam jangka panjang.
Q4: Bagaimana orientasi kristal Safir mempengaruhi kinerja Desain Lensa Optik?
A:Safir adalah kristal birefringent anisotropik, artinya indeks biasnya berubah bergantung pada sudut masuknya cahaya ke kisi kristal. Untuk mencegah pemisahan polarisasi yang tidak diinginkan atau pembiasan ganda (gambar bayangan) di dalam AndaLensa Optik Minijalurnya, kami menyelaraskan ingot kristal mentah dengan tepat sebelum dipotong. Untuk aplikasi yang mengutamakan kemurnian polarisasi, kami membuat kubus dengan sumbu optik sejajar dengan arah transmisi cahaya—biasanya disebut sebagaiSumbu C (0001) Safir. Tata letak yang cermat ini sepenuhnya menghilangkan artefak birefringence, memastikan propagasi muka gelombang yang bersih melintasi aperture yang jernih.
